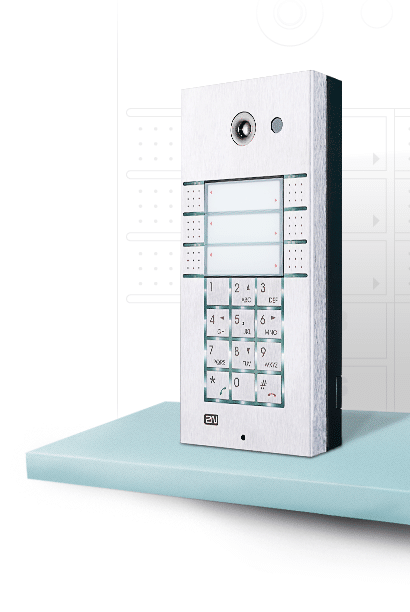

2N EntryCom a/b Vario

Das Türsprechsystem für Telefonanlagen

Das 2N EntryCom a/b Türsprechsystem vereint Technologie der Spitzenklasse, einfache Installation mit modernem Design. Das benutzerfreundliche System ersetzt herkömmliche Sprechanlagen
und bietet umfangreiche Erweiterungsoptionen. 2N EntryCom a/b kann an jede analoge Nebenstelle einer beliebigen Telefonanlage angeschlossen werden.

Auf Grund der Modularität können individuelle Kundenlösungen realisiert werden, so sind alle 2N Basismodule um eine Farbkamera und einen Chipkartenleser erweiterbar. 2N EntryCom a/b ist eine hochwertige Edelstahltürstation in sehr flachem Design und ermöglicht die Aufputzmontage ohne zusätzliche Montagearbeiten

2N Kaufberatung

2N EntryCom ab Vario
Überblick

Die 2N EntryCom a/b Vario wird als analoges Türtelefon an die a/b Nebenstelle einer beliebigen Telefonanlage oder Fritz!Box angeschlossen. Modernes Design in Edelstahl, einfache Installation und umfangreiche Leistungsmerkmale zeichnen diese Türsprechstelle aus. Mit dem Betätigen der Ruftaste an der 2N EntryCom a/b Vario wird über die Nebenstellenleitung eine gespeicherte Rufnummer angewählt und das Gespräch kann über das Telefon oder Schnurlostelefon geführt werden. Per Tastendruck am Telefon kann dem Besucher die Tür geöffnet werden.

Für die Verbindung zur analogen Nebenstelle der Telefonanlage reicht eine 2-Draht Telefonleitung. Die Spannungsversorgung der 2N EntryCom a/b Vario erfolgt über die analoge Nebenstelle der Telefonanlage. Eine separate Spannungsversorgung wird lediglich für die LED Beleuchtung der 2N EntryCom a/b Vario und für den Türöffner benötigt. Das Basismodul mit integrierter Tastatur ermöglicht die Türöffnung durch Codeeingabe an der Türstation und Anwahlfunktion.

Hauptmerkmale
  • Anschluss an analoge Nebenstelle
  • Spannungsversorgung der Sprechelektronik über Telefonanlage
  • Erweiterbar bis zu 54 Klingeltaster
  • Tastaturoption mit Wahl- und Codeschlossfunktion
  • Optional Farbkamera und RFID System integrierbar
  • Programmierung per Telefon und Sprachmenü
  • Lautlose Anwahl ohne DTMF Töne an der Sprechstelle programmierbar
  • Integrierter Schaltkontakt zur Türöffnung, optional um zweiten Schaltkontakt erweiterbar
  • Je Schaltkontakt 10 individuelle Codes einstellbar
Konfiguration und Programmierung
Die Programmierung der 2N EntryCom a/b Vario ist denkbar einfach. Per Telefon rufen sie einfach die 2N EntryCom a/b Vario und befinden sich nach Eingabe der PIN im Programmiermodus. Hier werden alle Eingaben und Programmierungen mittels Tastendruck am Telefon, unterstützt durch ein Sprachmenü, vorgenommen.


Videokamera
Die 2N EntryCom a/b Vario ist für die Integration einer Farbvideokamera vorbereitet. Das optionale Kameraset enthält ein elektronisches Kameramodul, ein bewegliches Scharnier und das Anschlusskabel um die Kamera mit der Platine zu verbinden. Die Kamera lässt sich durch das Scharniersystem vertikal wie horizontal anpassen. Die benötigte Spannung beträgt 12V/2A Gleichspannung (DC) stabilisiert. Mittels Steckbrücken (Jumper) ist der Kameramodus und der Videokabeltyp (Twisted Pair oder Koaxialkabel) einstellbar.

Die Betriebsart der Kamera ist einstellbar. Mit dem Modus „Video während Anruf“ ist der Ausgang nur aktiv, wenn ein Anruf vom/zur 2N EntryCom a/b Vario ausgeführt wird. Nach Beendigung des Gesprächs bleibt die Bildübertragung noch ungefähr 7 Sekunden aktiv. Wählen Sie den Modus „Permanente Wiedergabe“, wenn die Türstation im Außenbereich montiert ist. Die Kamera wird während des Betriebes geheizt, damit kein Kondensationswasser auftreten kann. Die Wiedergabe des Kamerabildes kann über einen beliebigen TFT-Videomonitor mit AV-Videoeingang erfolgen.


Türöffner
Im 2N EntryCom a/b Vario Basismodul ist ein Schaltkontakt integriert. Dieser kann wahlweise als Öffner (NO) oder Schließer (NC) konfiguriert werden. Mittels Tasteneingabe während des Gesprächs wird dieser geschaltet, dabei sind 10 verschiedene PIN Codes für den Schaltkontakt einrichtbar (z.B. bei Mehrbenutzersystemen). Die maximale Belastbarkeit des Kontaktes liegt bei 48V DC/AC bei 2A.
Optional kann das Basismodul mit einem weiteren Schaltkontakt ausgestattet werden. Dieser kann separat oder auch synchronisiert zum ersten Kontakt geschaltet werden. Auch für den zweiten Kontakt können 10 individuelle PIN Codes vergeben werden. In den Basismodulen mit integrierter Tastatur können die Schaltkontakte auch direkt per Codeeingabe betätigt werden.

Zusatzklingel
Für die Anbindung von Läutwerken und Zusatzklingeln steht die Keil SwitchBox zur Verfügung. Angeschlossen an eine analoge Nebenstelle der Telefonanlage und einbezogen in die Türrufgruppe aktiviert diese über einen Relaiskontakt ein angeschlossenes Läutwerk.

2n-entrycom-ip-safety-ip-manager
Installation

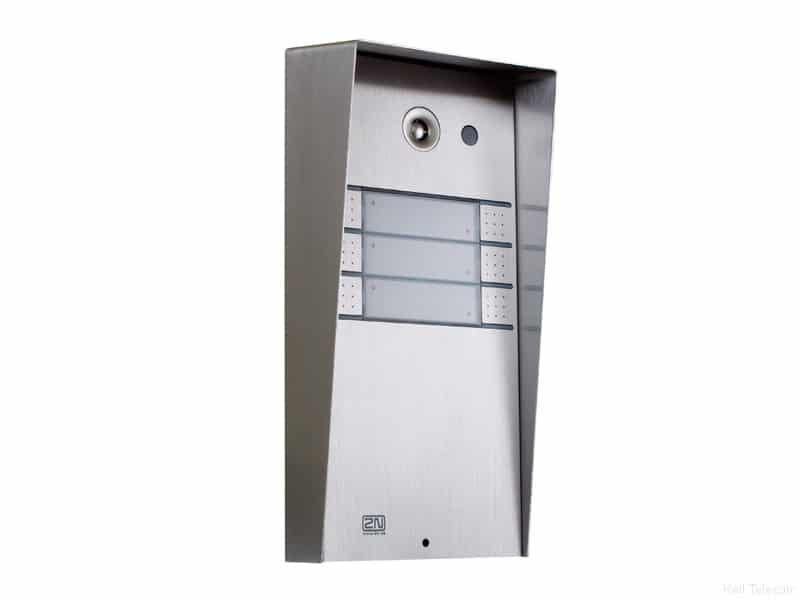

Die Montage der 2N EntryCom a/b Vario kann wahlweise Aufputz, Unterputz oder in einer Standsäule erfolgen. Je nach Umgebungsbedingungen werden dazu Unterputz- bzw. Wetterschutzrahmen benötigt.

Technische Daten
Ruftaster Anzahl 1, 3 oder 6 – erweiterbar bis max. 54 Taster
Spannungsversorgung Netzteil DC Netzteil 12 V / 1A DC
Stromaufnahme Türtelefon < 8V = 25mA, < 16V = 50mA
Stromaufnahme Beleuchtung 12V, max. 1A
Kamera Sensor Farbe, 1/3 Zoll CCD
Auflösung 420 TV Linien
Empfindlichkeit Sensitivity 2 Lux
Kameradaten Objektiv f = 3,7mm, 90° diagonal
Schnittstellen Anschluss Klemmblock
Protokoll a/b Nebenstelle
Wahlverfahren Tonwahl/ Impulswahl
Rufnummernlänge 16 Ziffern
Kabellänge 100m
Schaltkontakte Anzahl NC/NO, 1 integriert, 1 nachrüstbar
Belastbarkeit max. 48V AC/DC, 2A AC/DC
min. 9V AC/DC, 2A AC/DC
Mechanische Eigenschaften Frontblende Edelstahl
Abmessung 210x100x29 mm (HxBxT), 1 Modul
Montageart Aufputz/ Unterputz/ Standsäule
Gewicht ca. 500g
Betriebstemperatur -20°C – +60°C
Schutzklasse IP53
Ausführungen

Die 2N EntryCom a/b Vario ist als Basismodule mit 1, 3 und 6 Ruftasten sowie einer optionalen Tastatur verfügbar. Ein Schaltkontakt, konfigurierbar als Öffner oder Schließer (NC oder NO), ist bereits integriert. Optional kann das Basismodul um eine Farbvideokamera, einen zweiten Schaltkontakt und das 2N APSmini RFID Zugangskontrollsystem erweitert werden.

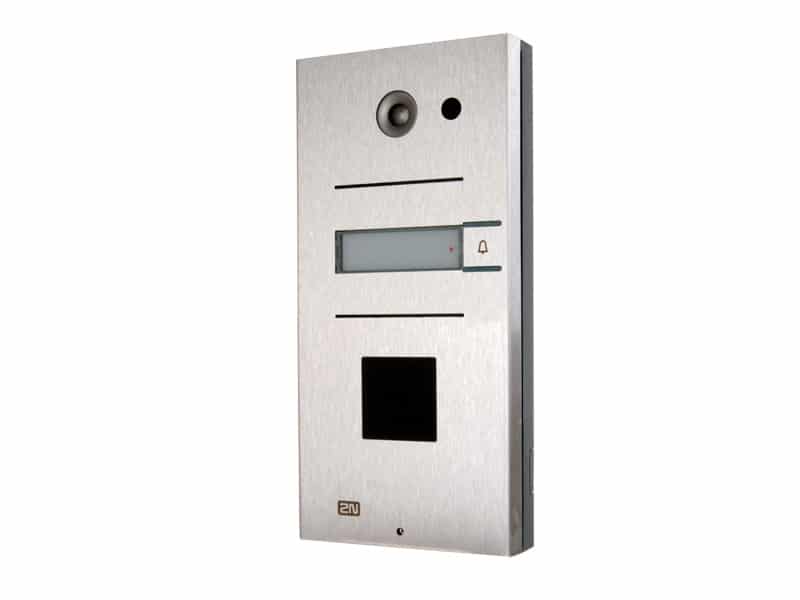

2N EntryCom a/b Vario (1 Ruftaste)
Basismodul mit 1 Ruftaste, Art-Nr. 9135110D

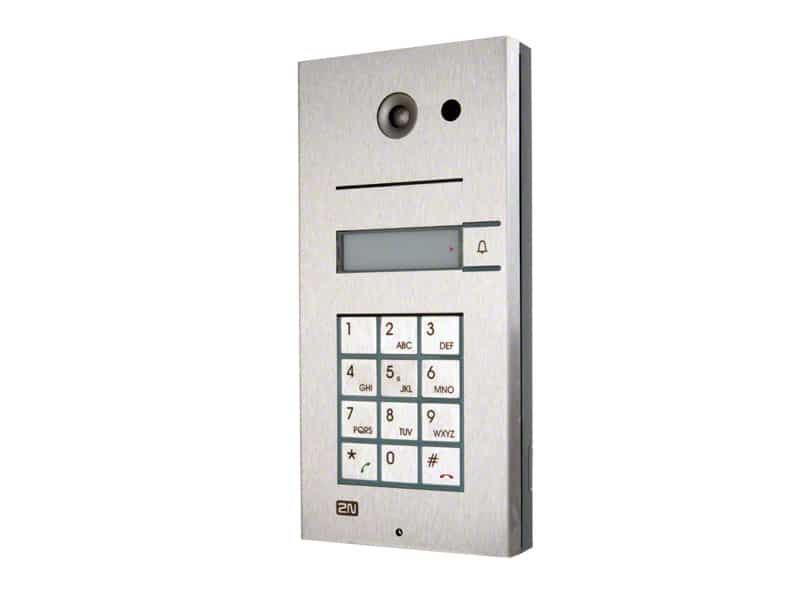

Basismodul mit 1 Ruftaste und Tastatur, Art-Nr. 9135110KD
2n entrycom ab 1 ruftaste

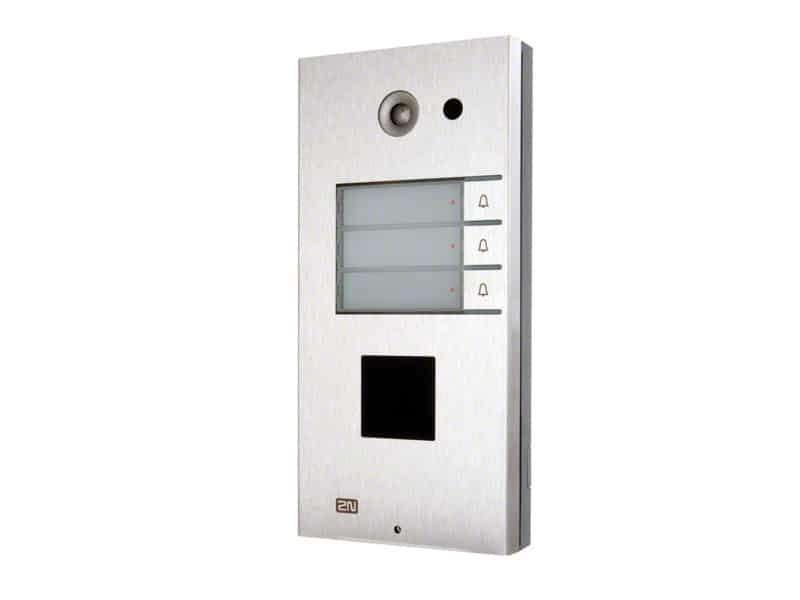

2N EntryCom a/b Vario (3 Ruftasten)
Basismodul mit 3 Ruftasten, Art-Nr. 9135130D
Basismodul mit 3 Ruftasten und Tastatur, Art-Nr. 9135130KD
2n entrycom ab 3 ruftasten

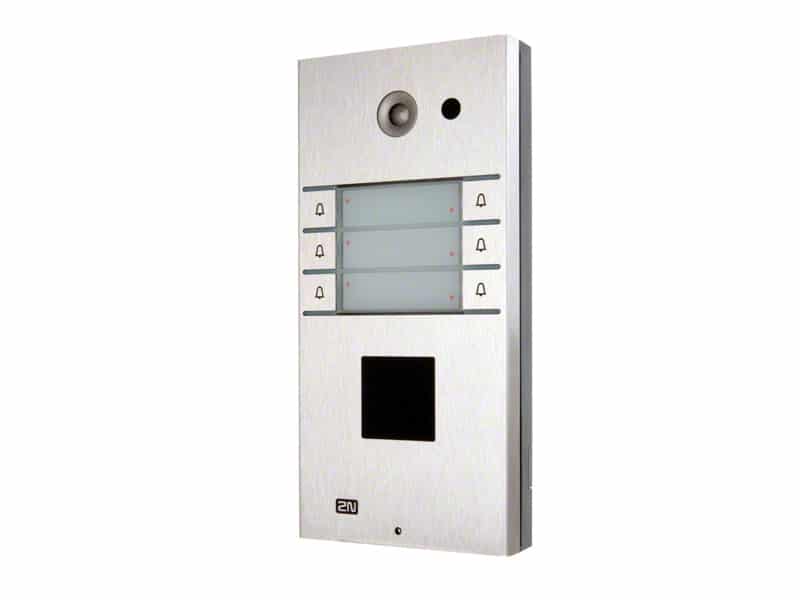

2N EntryCom a/b Vario (6 Ruftasten)
Basismodul mit 6 Ruftasten, Art-Nr. 9135160D

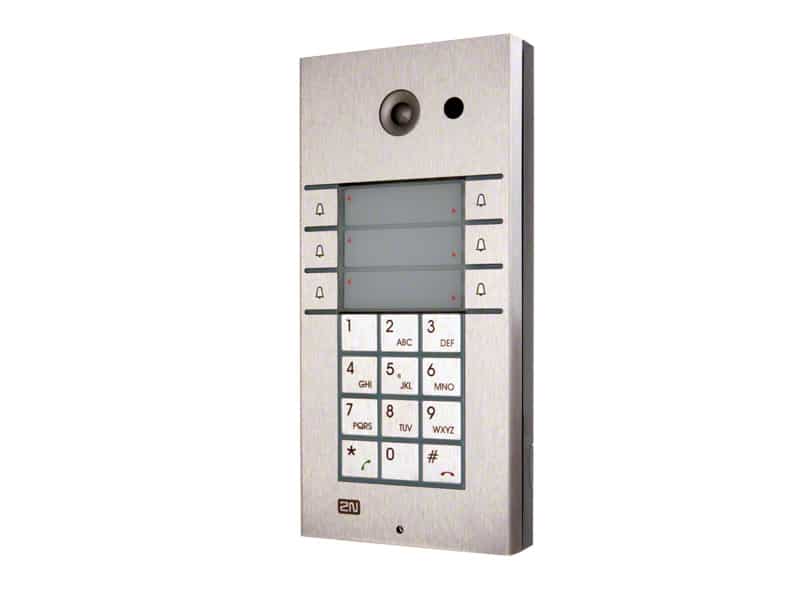

Basismodul mit 6 Ruftasten und Tastatur, Art-Nr. 9135160KD
2n entrycom ab 6 ruftasten
Zubehör

Erweiterungsmodule

2N EntryCom Tastenerweiterung mit 8 zusätzlichen Ruftasten 2N EntryCom Tastenerweiterung mit 16 zusätzlichen Ruftasten 2N EntryCom Infomodul ohne Tastenfunktion
Tastenmodul mit 8 Ruftasten
100 x 210x 29 mm
Art.-Nr. 9135181D
Tastenmodul mit 16 Ruftasten
100 x 210x 29 mm
Art.-Nr. 9135182D
Infomodul ohne Tastenfunktion
100 x 210x 29 mm
Art.-Nr. 9135310D

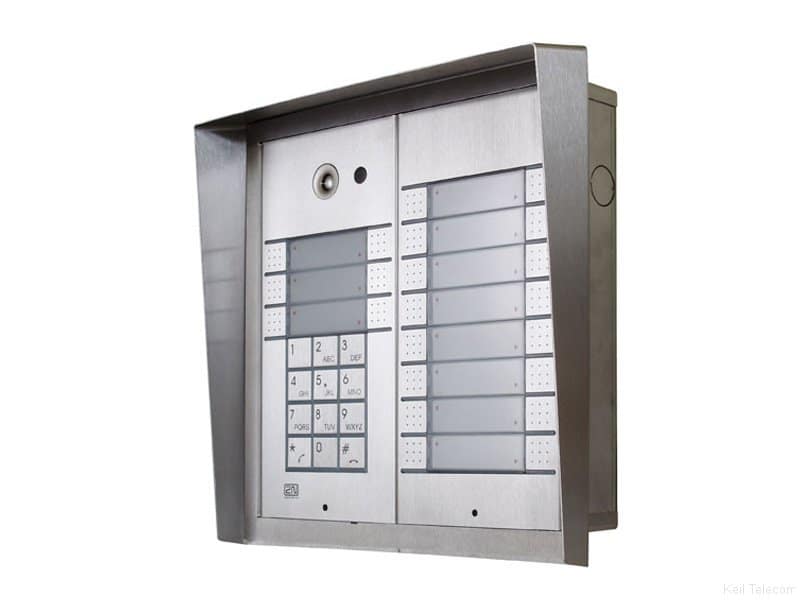

Unterputz- und Wetterschutzrahmen

2N EntryCom Unterputzgehäuse 2N EntryCom Unterputzgehäuse mit Wetterschutz 2N EntryCom Wetterschutzrahmen

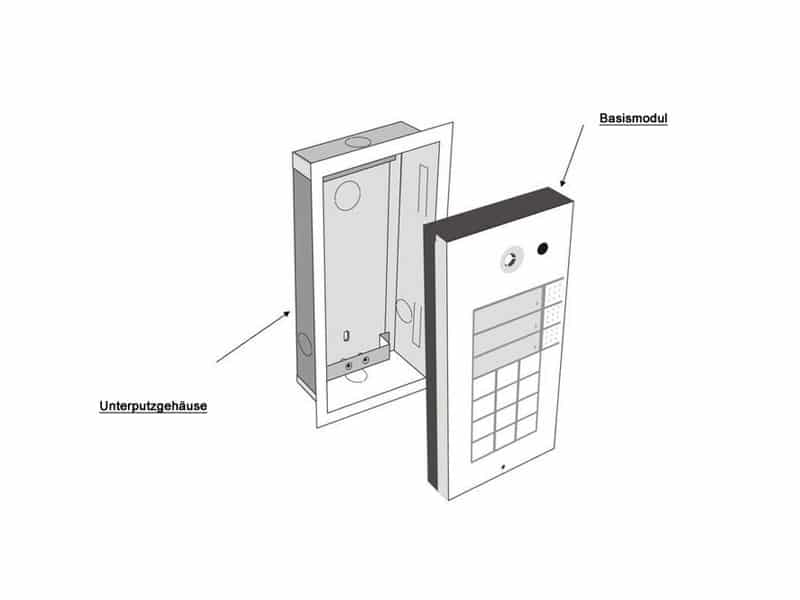

Unterputzgehäuse (1 Modul)
125 x 235 x 46 mm
Art.-Nr. 9135351D

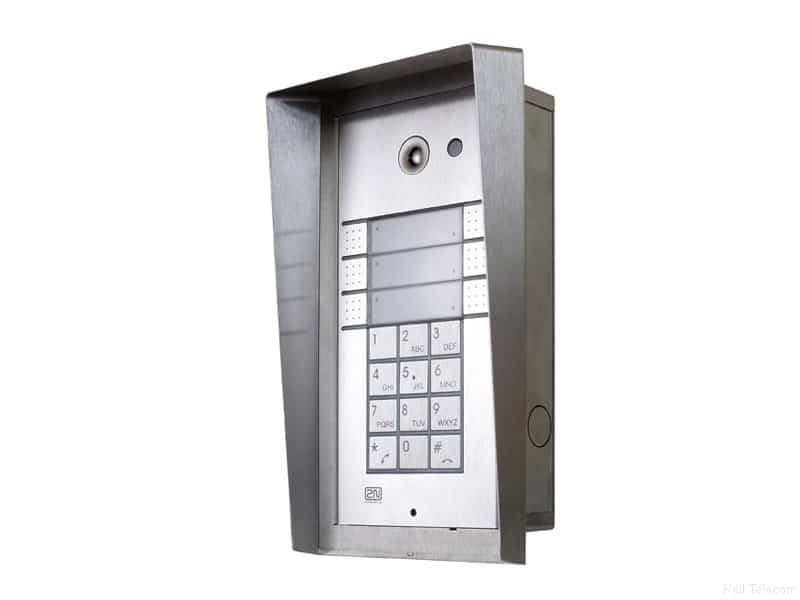

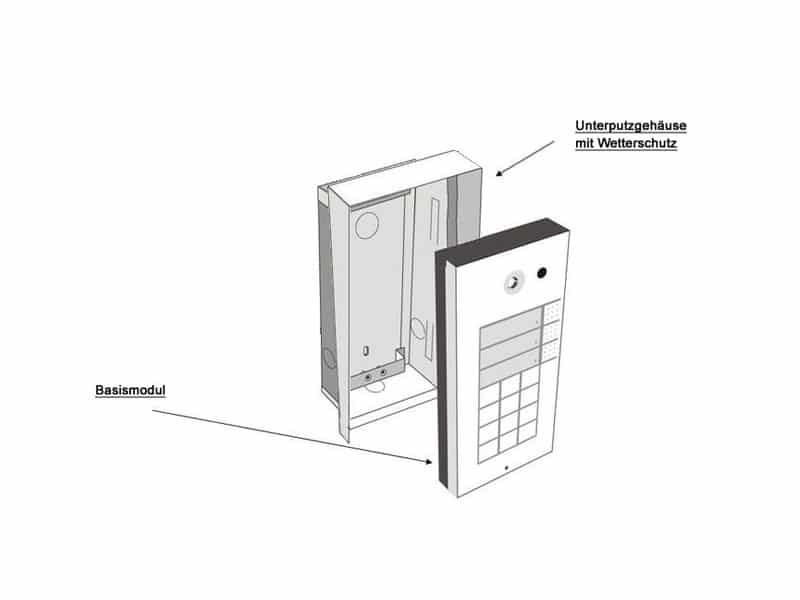

Unterputzgehäuse mit Wetterschutz (1 Modul)
129 x 240 x 41 mm
Art.-Nr. 9135361D

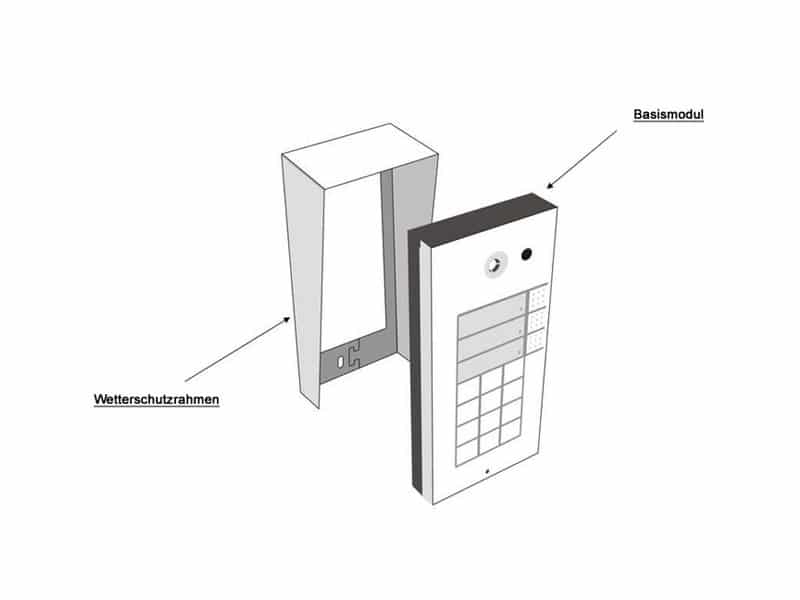

Wetterschutzrahmen (1 Modul)
103 x 218 x 60 mm
Art.-Nr. 9135331D
2N EntryCom Unterputzgehäuse 2N EntryCom Unterputzgehäuse mit Wetterschutz 2N EntryCom Wetterschutzrahmen
Unterputzgehäuse (2 Module)
225 x 235 x 46 mm
Art.-Nr. 9135352D
Unterputzgehäuse mit Wetterschutz (2 Module)
229 x 240 x 41 mm
Art.-Nr 9135362D
Wetterschutzrahmen (2 Module)
203 x 218 x 60 mm
Art.-Nr. 9135332D

Zubehör und Erweiterungen

Zusatzschaltkontakt für 2N EntryCom a/b Kameramodul für 2N EntryCom a/b Steckernetzteil
Zusatzschaltkontakt
Art.-Nr. 9135250D
Farbkamera-Set
Art.-Nr. 9135200D
Steckernetzteil 12V DC 1,5A stabilisiert
Art.-Nr. 91341481E
Videoinnensprechstelle Classic MPEG LAN Converter Switchbox für Klingelanschaltung
Videoinnensprechstelle Classic
Art.-Nr. 20110D (weiss), 20120D (silber)
Videoserver zur Netzwerkeinbindung der Kamera
Art.-Nr. 9134145E
Switchbox für Klingelanschaltung
Art.-Nr. 40217D
Bilder
Planen und Ausschreiben

Ausschreibungstexte

[wpdm_tree category=“ausschreibungstext-ab-vario“ order=“asc“]

Download

Technische Änderungen und Irrtümer vorbehalten.
Alle im Text aufgeführten Markennamen sind eingetragene Warenzeichen der Hersteller.
Gezeigte Abbildungen können vom Original abweichen.
