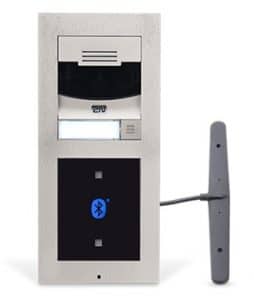

2N LTE Verso (voraussichtlich ab Mitte April 2018 verfügbar)

Unabhängig von Kabeln und überall im LTE Netz einsetzbar: Die 2N LTE Verso, Weltneuheit aus dem Hause 2N


Mit der 2N LTE Verso erhalten Sie die weltweit erste LTE Sprechstelle mit umfangreichen Funktionen und geringen Installationsaufwand. Außer für die externe Stromversorgung benötigen Sie keine weitere Verkabelung für den Einsatz der 2N LTE Verso. Ihnen steht Dank der LTE Technologie der Funktionsumfang einer Videotürsprechstelle zur Verfügung, auch wenn keine Netzwerkinfrastruktur vor Ort vorhanden ist. Die Sprechstelle kann je nach Kundenwunsch mit bekannten Erweiterungsmodule aus dem 2N IP Verso Portfolio ergänzt werden.

2N Kaufberatung

2N EntryCom IP Verso Produktinformationen schwarz silber

Überblick

2N LTE VERSO IM ÜBERBLICK

Die Nutzung der LTE-Technologie für die 2N-Sprechstelle bietet viele Vorteile. Neben einer Stromquelle benötigt die 2N® LTE Verso keine zusätzliche Verkabelung. Nach der Registrierung in My2N können Sie diese ganz einfach über eine WEB-Schnittstelle von überall konfigurieren und die Gespräche werden direkt auf Ihr Smartphone umgeleitet. Die 2N® LTE Verso ist modular aufgebaut, daher können Sie das Gerät ja nach Kundenanforderungen konfigurieren.

HAUPTMERKMALE

Einfache Installation

Dank des LTE Anschluss ist die 2N® LTE Verso von der vorhandenen Verkabelung völlig unabhängig. In Verbindung mit der Dienstleistung 2N® Mobile Video bietet sie ein komplettes Set an Funktionen, wie etwa Videogespräche mit Mobiltelefonen oder 2N Sprechanlagen.

Sichere Konfiguration über die Cloud

Logo my2N

Konfigurieren Sie alle Funktionen der 2N® LTE Verso über die gesicherte VPN Verbindung von überall auf der Welt. Sie verbinden die Sprechstelle mit dem LTE Netz und konfigurieren das Gerät über das Portal My2N.com.

Erweiterung je nach Kundenwunsch

Alle Zusatzmodule der IP Verso Serie sind auch für die 2N® LTE Verso einsetzbar.
Die Basiseinheit mit der HD Kamera kann zum Beispiel durch Module mit RFID Kartenlesegeräten, Bluetooth oder einem Fingerabdruckscanner ergänzt werden.

EIGENSCHAFTEN AUF EINEM BLICK

  • Minimale Installationskosten
  • Modularität
  • Anrufe an Mobiltelefone und Tablets
  • Kamera mit Nachtsicht
  • LTE Verbindung notwendig
Technische Daten
VoIP Parameter Signalisierungsprotokoll SIP 2.0 (RFC – 3261)
Audio Codec G.711, G.729, G.722, L16/16 kHz
Audio-Stream RTP/ RTSP
Video Codec H.263, H.263+, H.264, MPEG-4, M-JPEG
Video-Stream RTP / RTSP / HTTP
Protokolle SIP2.0, DHCP opt. 66, SMTP, 802.1x, RTSP, RTP, TFTP, HTTP, HTTPS, Syslog, ONVIF
Tasten Kurzwahltasten Durchsichtige Tasten mit weißer Hintergrundbeleuchtung
Anzahl 1-146
Numerische Tastatur wahlweise
Audio Mikrofon 1 integriertes Mikrofon
Vollduplex Ja
Line-Out 1 Veff/ 600 Ohm
Lautsprecher 2W
Kamera JPEG Auflösung 1280 x 960 px
Video Auflösung 640 x 480 px
IP Kamera Funktion ONVIF v2.4 profile S compatible
Betrachtungswinkel 128° (H), 95° (V), 134° (D)
Empfindlichkeit 5,6 V / lux-sec (550 nm)
Infrarot Ja
Touch Display Auflösung 320 px x 214 px H x V
Slideshow Auflösung 214 px x 214 px
Betrachtungswinkel 80° aus jeder Richtung
Betriebstemperatur -30°C – 60°C
Contrast ratio 400
Helligkeit 350 cd/m2
Verbrauch min./max. 1.36W / 2.4W
RFID-Kartenleser Modul, Art-Nr. 9155032D 125 kHz (EM4100, EM4102, HID Proximity)
Modul, Art-Nr. 9155033D 13,56 MHz (ISO14443A, ISO14443B, JIS X 6319)
Modul, Art-Nr. 9155040D 13,56 MHz (ISO14443A, ISO14443B, JIS X 6319) und NFC ready (ISO/IEC 18092)
Modul, Art-Nr. 9155042D Secured 13,56 MHz (ISO14443A, ISO14443B, JIS X 6319) und NFC ready (ISO/IEC 18092), Auslesen der PAC ID ist möglich
Schnittstelle Stromversorgung 12V±15%/2A DC oder PoE
PoE PoE 802.3af (Class 0 – 12.95W)
LAN 10/100BASE-TX s Auto-MDIX, RJ-45
Empfohlene Verkabelung Cat-5e oder besser
Schaltausgang NC/NO Kontakte, max. 30V/1A AC/DC
Aktiver Schaltausgang 8V – 12V DC/400mA
Digitaler Eingang passive/ active mode  (−30 V to +30 V DC);
OFF = open OR UIN > 1.5 V; ON = closed contact OR UIN < 1.5 V
Mechanische Eigenschaften Frontblende Zinkdruckguss, geringe Farbnuancen möglich
Farbausführungen 9155401CE – silber (Edelstahloptik) / 9155401CBE – schwarz
Betriebstemperatur -40°C – 60°C
Lagertemperatur -40°C – 70°C
Relative Luftfeuchtigkeit 10% – 95% (nicht-kondensierend)
Schutzklasse IP 54, IK08
Module
IP Verso RuftastenmodulRuftastenmodul (5 Tasten) für 2N LTE Verso

  • 5 Direktwahltasten
  • Beschriftungsfeld mit Einleger
  • Beschriftungsfeld komplett hinterleuchtet
  • Taster durchleuchtet
  • LED weiss
  • max 29 Module = 146 Ruftaster
  • einzelne Ruftaster mit Blindtastermodul reduzierbar (Art.-Nr. 9155051)
  • passend für 2N EntryCom IP Verso
  • Buskabel im Lieferumfang
  • Abmessung: ca. 118×99×28 mm
  • Art.-Nr. 9155035
9155034 2N Verso Keypad Schwarz SilberTastatur-/ Keypadmodul für 2N LTE Verso

  • Keypad/ numerische Tastatur
  • Codeeingabe zur Aktivierung der Schaltkontakte
  • Anwahlfunktion
  • Tasten durchleuchtet
  • LED weiss
  • max 29 Module = 146 Ruftaster
  • Zifferntasten 0 – 9
  • Symboltasten Wahl und Ende
  • Metallfront und Metalltaster
  • Buskabel im Lieferumfang
  • Abmessung: ca. 118×99×28 mm
  • Art.-Nr. 9155031 (silber), 9155031B (schwarz)
2N EntryCom IP Verso Display ModulDisplay-Modul für 2N LTE Verso

  • Touchscreen TFT Display
  • Telefonbuch bis 2000 Einträge
  • Keypadfunktion für Anwahl und Codeeingabe
  • Abmessung: ca. 118 x 99 x 28 mm
  • Art.-Nr. 9155036
2N EntryCom IP Verso Bluetooth ModulBluetooth-Modul für 2N LTE Verso

  • Zugangskontrolle per SmartPhone über Bluetooth
  • Drei Möglichkeiten der Autorisierung (Passiv/ Aktiv/ Code) – aktuell nur TAP-Modus verfügbar
  • Buskabel im Lieferumfang enthalten
  • Abmessung: ca. 118 x 99 x 28 mm
  • Art.-Nr. 9155046
Infomodul für 2N LTE VersoIP Verso Infomodul

  • Infomodul
  • LED Hintergrundbeleuchtung
  • beschriftbar/ Einleger
  • für Hausnummer, Öffnungszeiten usw.
  • Buskabel im Lieferumfang
  • Art.-Nr. 9155030
 Touch-Keypad für 2N LTE Verso

  • kapazitiver Touchscreen
  • Automatische Kalibrierung (SmartSense Auto-tuning)
  • Keypadfunktion für Codeeingabe
  • Einstellbare Intensität der Hintergrundbeleuchtung
  • hohe Tastsensibilität der Berührungsfläche (0.1pF)X
  • Statusanzeige durch LED Dioden
  • Art.-Nr. 9155047
IP Verso RFID ModulRFID Kartenleser 125 kHz für 2N LTE Verso

  • RFID Card-Reader Modul
  • Protokolle EM4100, EM4102, HID Proximity
  • passend als Erweiterungsmodul für 2N EntryCom IP Verso Basismodul
  • Front: Plastik schwarz mit Symboldruck
  • Buskabel im Lieferumfang enthalten
  • Abmessung: ca. 118×99×28 mm
  • Art.-Nr. 9155032
IP Verso RFID ModulRFID Kartenleser 13.56MHz für 2N LTE Verso

  • RFID Card-Reader Modul
  • ISO14443A: Mifare Classic 1k & 4k, DESFire EV1, Mini, Plus S&X, Ultralight, Ultralight C
  • ISO14443B: CEPAS, HID iCLASS
  • JIS X 6319: Felica
  • passend als Erweiterungsmodul für 2N EntryCom IP Verso Basismodul
  • Front: Plastik schwarz mit Symboldruck
  • Buskabel im Lieferumfang enthalten
  • Abmessung: ca. 118 x 99 x 28 mm
  • Art.-Nr. 9155033
IP Verso RFID ModulRFID Kartenleser 13.56MHz (NFC ready) für 2N LTE Verso

  • RFID Card-Reader Modul
  • ISO14443A: Mifare Classic 1k & 4k, DESFire EV1, Mini, Plus S&X, Ultralight, Ultralight C
  • ISO14443B: CEPAS, HID iCLASS
  • JIS X 6319: Felica
  • ISO/IEC 18092: SmartPhone with NFC/HCE support, since Android version 4.3
  • NFC ready, NFC Funktion muss mit NFC Lizenz aktiviert werden
  • passend als Erweiterungsmodul für 2N EntryCom IP Verso Basismodul
  • Front: Plastik schwarz mit Symboldruck
  • Buskabel im Lieferumfang enthalten
  • Abmessung: ca. 118 x 99 x 28 mm
  • Art.-Nr. 9155040
IP Verso RFID ModulSecured RFID Kartenleser 13.56MHz (NFC ready) für 2N LTE Verso

  • RFID Card-Reader Modul
  • Ermöglicht das Auslesen der PACS ID (Physical Access Controls Systems)
  • ISO14443A: Mifare Classic 1k & 4k, DESFire EV1, Mini, Plus S&X, Ultralight, Ultralight C
  • ISO14443B: CEPAS, HID iCLASS
  • JIS X 6319: Felica
  • ISO/IEC 18092: SmartPhone with NFC/HCE support,
    since Android version 4.3
  • NFC ready, NFC Funktion muss mit NFC Lizenz aktiviert werden
  • passend als Erweiterungsmodul für 2N EntryCom IP Verso Basismodul
  • Front: Plastik schwarz mit Symboldruck
  • Buskabel im Lieferumfang enthalten
  • Abmessung: ca. 118 x 99 x 28 mm
  • Art.-Nr. 9155042
Induction Loop Module für 2N EntryCom IP VersoInduction Loop Modul für 2N LTE Verso

  • Induktionsschleife zur Übertragung des Audiosignal direkt in ein Hörgerät
  • Integrierte Antenne und Anschlussmöglichkeit für externe Antenne
  • Drei Zustands Piktogramme für sehbehinderte Benutzer: Klingelton, Gespräch, Türöffnung
  • kann im Basismodul und jedem Erweiterungsmodul installiert werden
  • Buskabel im Lieferumfang enthalten
  • Art.-Nr. 9155041
Fingerprint Modul für 2N LTE Verso

  • Optischer Berührungssensor
  • Sensoroberfläche durch gehärtetes Glas geschützt
  • Erkennung falscher Fingerabdrücke
  • Statusanzeige mit mehrfarbigen LEDs
  • Feuchtigkeits- und staubbeständig
  • Große Fingerabdruck-Lesefläche: 15,24 x 20,32 mm
  • Betriebstemperatur: -20 ° C – 55 ° C
  • Zertifizierung: FBI PIV
  • Art.-Nr. 9155045
IP Verso SabotagekontaktSabotagekontakt für 2N LTE Verso

  • ein Schaltkontakt zum Anschluss an ein externes Überwachungssystem (32V DC/ 50mA max)
  • ein Schaltkontakt zum Anschluss an das I/O Modul
  • beide Kontakte lösen immer parallel aus
  • Schützt das IP Verso System gegen Manipulation und Sabotage
  • Kontakt löst beim Entfernen der Frontblende aus
  • kann im Basismodul und jedem Erweiterungsmodul installiert werden
  • Art.-Nr. 9155038
 Blindmodul für 2N LTE VersoIP Verso Blindmodul

  • Blindmodul als Platzhalter für zukünftige Erweiterungen
  • Einbau des I/O oder Wiegand-Modul
  • Geeignet zum Einbau eigener Elektronikplatinen oder Leser (Innenabmessung ca. 95 x 85 x 20mm)
  • Front: Plastik schwarz (auf Anfrage auch Front mit RFID Symbol möglich)
  • Abmessung: ca. 118×99×28 mm
  • Art.-Nr. 9155039
I/O Module für 2N LTE VersoIP Verso I/O Modul

  • zwei Ein- und Ausgänge
  • Relaiskontakt: 30V/1A AC/DC (NO/NC)
  • Eingang für Sabotagekontakt
  • kann im Basismodul und jedem Erweiterungsmodul installiert werden
  • Buskabel im Lieferumfang enthalten
  • Art.-Nr. 9155034
 Wiegand-Modul für 2N LTE Verso

  • Schnittstellenmodul zur Integration der IP Verso in Wiegand-System
  • Einbindung von externen Biometrielesern per Wiegand-Schnittstelle in die IP Verso
  • kann im Basismodul und jedem Erweiterungsmodul installiert werden
  • Buskabel im Lieferumfang enthalten
  • Art.-Nr. 9155037
9155051 Blindblende für Ruftaster für 2N IP/LTE Verso n/a
9155050 Busverlängerungskabel 1m für 2N IP/LTE Verso n/a
9155054 Busverlängerungskabel 3m für 2N IP/LTE Verso n/a
9155055 Busverlängerungskabel 5m für 2N IP/LTE Verso n/a
Montage

Schematische Darstellung für Auf- und Unterputzinstallation

Frontblenden für Auf- und Unterputzinstallation

2N 049 2N 039 2N 049 2N 039 2N 049 2N 039
9155011 (silber)
9155011B (schwarz)
9155021 (silber)
9155021B (schwarz)
9155012 (silber)
9155012B (schwarz)
9155022 (silber)
9155022B (schwarz)
9155013 (silber)
9155013B (schwarz)
9155023 (silber)
9155023B (schwarz)
Frontblende für Unterputzmontage
1 Modul
Frontblende für Aufputzmontage
1 Modul
Frontblende für Unterputzmontage
2 Module
Frontblende für Aufputzmontage
2 Module
Frontblende für Unterputzmontage
3 Module
Frontblende für Aufputzmontage
3 Module
Abmessungen
(mm – H x B x T):
153 x 130 x 5
Abmessungen
(mm – H x B x T):
130 x 107 x 28
Abmessungen
(mm – H x B x T):
257 x 130 x 5
Abmessungen
(mm – H x B x T):
234 x 107 x 28
Abmessungen
(mm – H x B x T):
361 x 130 x 5
Abmessungen
(mm – H x B x T):
339 x 107 x 28

Unterputzkästen, auch für Hohlwandmontage geeignet

2N_EntryCom_IP_Verso_UP_Kasten_1_Modul 2N_EntryCom_IP_Verso_UP_Kasten_2_Module 2N_EntryCom_IP_Verso_UP_Kasten_3_Module
9155014 9155015 9155016
Unterputz-/ Hohlwandbox
1 Modul
Unterputz-/ Hohlwandbox
2 Modul
Unterputz-/ Hohlwandbox
3 Module
Abmessungen
(mm – H x B x T):
136 x 108 x 45
Abmessungen
(mm – H x B x T):
238 x 108 x 45
Abmessungen
(mm – H x B x T):
346 x 108 x 45

Montageplatte für unebene Wände und Glas

9155061 Montageplatte für 1 Modul n/a
9155062 Montageplatte für 2 Module n/a
9155063 Montageplatte für 3 Module n/a
9155064 Montageplatte für 2×2 Module n/a
9155065 Montageplatte für 3(B)x2(H) Module n/a
9155066 Montageplatte für 2(B)x3(H) Module n/a
9155067 Montageplatte für 3×3 Module n/a
Bilder
Bestellnummern
Art.-Nr. Bezeichnung EAN
9155401CE 2N LTE Verso Basismodul mit Kamera, 1 Ruftaste, silber/nickel, EU LTE n/a
9155401CBE 2N LTE Verso Basismodul mit Kamera, 1 Ruftaste, schwarz, EU LTE n/a
9155048 externe Antenne für LTE Verso n/a
Download
Datenblatt 2N LTE Verso
2.07 MB | 2 Downloads
