Keil doorTEL GSM

Unabhängig von Kabeln und überall einsetzbar: Türsprechstelle über Handynetz mit Solaroption

Die Keil doorTEL GSM ist ein Türsprechersystem, welches die Verbindung zur Gegenstelle (Mobiltelefon, Festnetztelefon) über das GSM Mobilfunknetz herstellt. Wird die Klingeltaste vom Besucher betätigt, wird die auf den Ruftaster programmierte Telefonnummer angewählt.

Das System arbeitet unabhängig von einem bestehenden Telefonanschluss oder einer Telefonanlage und ist überall dort einsetzbar, wo keine Verkabelung vom Tor zu einer Telefonanlage oder einem Telefonanschluss besteht oder nur mit sehr großem Aufwand hergestellt werden kann. Es wird nur eine aktive GSM SIM Karte benötigt, die Spannungsversorgung erfolgt per Netzteil oder – für 100%ige  Unabhängigkeit –  per Solarpanel.

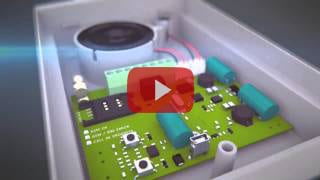

Keil doorTEL GSM Video

2N Kaufberatung

Keil doortel GSM Türsprechstelle
Überblick

Zudem bietet Ihnen das System durch die Verbindung von der Türsprechanlage zu einer beliebigen Handy- oder Festnetzrufnummer größtmögliche Unabhängigkeit. Sie können auch bei Abwesenheit mit dem Besucher sprechen und Öffnungsfunktionen per Tastendruck am Telefon steuern.

Hauptmerkmale
  • Schnurlose GSM Türsprecheranlage mit einer oder zwei Tasten
  • Je zwei Rufnummern pro Taste programmierbar (primär und sekundär)
  • Elektronische Türöffnung durch kostenlosen Anruf per CLIP Identifizierung für bis zu 100 Rufnummern
  • DTMF Steuerung des integrierten Schaltkontaktes
  • Schalt- und Steuerungsfunktionen (ext. Klingel oder Taster, Torsteuerung)
  • Kontoinformationen bei Prepaidkarten per SMS
  • Programmierung per USB mit Windows-Software oder SMS
  • Kompaktes Gerät ohne externen Controller
  • Bedienungsanleitung Keil doorTEL GSM
  • Schutz gegen Kurzschluss und Überspannung
  • Betriebstemperatur : -30°C / +60°C , Schutzart: IP54
Einsatzgebiete

Als Einsatzgebiete kommen beispielsweise große Industrieanlagen, Landwirtschaftliche Einrichtungen, Gebäude der Energie- und Wasserversorgung, Baustellen, Schleusen, Zufahrten von Kiesgruben oder nur saisonal genutzte Garten- und Freizeithäuser in Betracht. Zudem ist die Keil doorTEL GSM auch als Kommunikationsverbindung für Werbe- und Informationsdisplays und zur Öffnung und Schließung von Garagentoren per Telefon einsetzbar.

Torsteuerung per kostenlosem Anruf

Die Keil doorTEL GSM bietet eine integrierte Torsteuerungsfunktion, die sich per kostenlosem Anruf steuern lässt. Es können bis zu 100 Telefonnummern in der Keil doorTEL GSM gespeichert werden. Erfolgt ein Anruf von einer der hinterlegten Rufnummern wird der Anruf nach Auswertung der Rufnummernübermittlung (CLIP) und Autorisierung kostenlos abgewiesen und die entsprechende Schaltfunktion ausgeführt. Zum Einsatz kommt diese Lösung beispielsweise als Torsteuerung für LKW Fahrer in einer Kiesgrube. Ein kostenloser Anruf per Mobiltelefon genügt und das Tor wird automatisch geöffnet, ohne das der LKW Fahrer aussteigen muss.

Solar-Kit für doorTEL GSM

Keil doortel GSM Solar

Mit dem Solarkit wird die Keil doorTEL GSM komplett unabhängig. Angeschlossen an ein Solar-Panel arbeitet die Keil doorTEL GSM komplett unabhängig von allen kabelgebundenen Versorgungsleitungen. Die Spannungsversorgung wird über das Solar-Panel bereitgestellt und mit einem Akku für Nachtbetrieb und Wetterlagen ohne ausreichende Sonneneinstrahlung gepuffert.

Das Set beinhaltet bis auf den Akku alle Komponenten, um eine autarke Spannungsversorgung der doorTEL GSM zu realisieren und besteht aus einem Marken Solarpanel 30W, einer  Masthalterung für das Solarpanel, dem Wechselrichter und 4m Anschlusskabel. Der 12V/26 Ah Multipower Gelakku wird über den Laderegler geladen und puffert die Spannungsversorgung der Keil doorTEL GSM an Tagen ohne ausreichende Sonneneinstrahlung und in der Nacht.

Voraussetzung für den Solarbetrieb sind ausreichende Sonnenstunden, ein ausreichend dimensioniertes Solarpanel und ein zusätzlicher Akku als Puffer. In der Sommerzeit, d.h. von April bis Oktober, steht in Mitteleuropa ausreichend Sonnenstunden zur Verfügung, so dass ein 30W Solarpanel ausreichend ist. In der Winterzeit stehen dagegen nur etwa 15% der Sonnenstunden zur Verfügung und auch die Effizienz beträgt etwa nur 40% der Sommerzeit.

Der Stromverbrauch der Keil doorTEL GSM liegt bei durchschnittlich 0,04A (neben 12V) und benötigt einen Akku mit einer Kapazität von ca. 26-30Ah. In bestimmten Regionen und bei sehr geringer Anzahl von Sonnenstunden (z.B. 42 Sonnenstunden im Dezember mit max Ladestrom von 0,5A) kann zum Betrieb durchaus ein 40-60W Solarpanel mit 60Ah Akku benötigt werden.

S​olarmodul 30Wp 12V

Dieses polykristalline Solarmodul eignet sich bestens für den Einsatz in netzunabhängigen und kleinen 12V Solaranlagen. Dank des Aluminiumrahmens kann das Solarmodul äußerst einfach und flexibel montiert werden. Auch die Verkabelung der Spritzwasser geschützten Anschlussdose ist einfach und sicher.

  • Hoch effizient durch Zellen mit einem hohen Wandlungsfaktor des Lichts.
  • Längere Lebensdauer durch in EVA eingeschweisste Solarzellen. Hohe Lichtdurchlässigkeit durch Solarsicherheitsglas.
  • Wetterfest und Wasserdicht.
  • Einfache Installation
  • Robuster voll geschlossener Aluminiumrahmen. Wasserablaufbohrungen die verhindern dass sich Wasser im Rahmen sammelt und bei Frost das Modul beschädigt.
  • TÜV geprüft / IEC 61215 / IEC 61730 / KTL / ETL / ISO 9001

Technische Daten

  • STC Power Rating Pmp (W): 30
  • Open Circuit Voltage Voc (V): 21.82
  • Short Circuit Current Isc (A): 1,86
  • Voltage at Maximim Power Vmp (V): 17,57
  • Current at Maximim Power Imp (A): 1.71
  • Abmessumgen LxBxH mm: 510*455*25mm
  • Gewicht: 3,9kg

Masthalterung für S​olarmodul

Dieser Masthalter ist geeignet für Module bis zu einer Länge von 600mm und einer Breite von 400mm und einem Mastdurchmesser von 30 mm bis 60 mm. Halterung aus Aluminium mit Edelstahlschrauben.

Solarregler Solsum 6.6F

Die Solsum-F-Generation zählt zu den erfolgreichsten und am häufigsten eingesetzten Ladereglern in Solar-Home-Systemen. Mit Lastströmen bis zu 6 A bei automatischer Umschaltung von 12 V bzw. 24 V ist sie optimal für Solargeneratoren mit bis zu 100 W Leistung geeignet.Die Leiterplatte ist komplett elektronisch geschützt und die LED-Benutzerschnittstelle ermöglicht jederzeit ein leichtes Ablesen des Batteriestatus. Groß ausgelegte Anschlüsse ermöglichen eine einfache Verbindung von Solarpanelen, Batterie und Last. Der Steca Solsum F arbeitet als energieeffizienter Serien-Regler auf PWM-Basis.

Produktmerkmale

  • Serien-Regler
  • Spannungsregelung
  • Automatische Spannungsanpassung
  • PWM-Regelung
  • Mehrstufige Ladetechnologie
  • Stromkompensierte Lastabschaltschwelle
  • Automatische Lastwiedereinschaltung
  • Temperaturkompensation
  • Gemeinsame positive Erdung oder negative Erdung einer Klemme
  • Monatliche Wartungsladung

Elektronische Schutzfunktionen

  • Überladeschutz
  • Tiefentladeschutz
  • Verpolschutz von Modul, Last und Batterie
  • Automatische elektronische Sicherung
  • Kurzschlussschutz von Last und Modul
  • Überspannungsschutz am Moduleingang
  • Leerlaufschutz ohne Batterie
  • Rückstromschutz bei Nacht
  • Übertemperatur- und Überlastschutz
  • Abschaltung bei Batterieüberspannung

Anzeigen

  • Multifunktions-LED-Display
  • Mehrfarbige LED
  • 4 LEDs zeigen Betriebszustände – für Betrieb, Ladezustand, Störmeldungen

Multipower Gelakku 12V/26Ah für Solarkit.

Der Akku wird über den Laderegler geladen und puffert die Spannungsversorgung der Keil doorTEL GSM an Tagen ohne ausreichende Sonneneinstrahlung und in der Nacht.

  • Ventilgeregelte Bauart mit gelierten Elektrolyt
  • Nennspannung: 12V Nennkapazität: 26Ah
  • Anschlußart: M 5
  • Abmessungen L x B x H (mm) 166 x 176 x 126mm
  • Gewicht ca. 8800g

Lieferumfang

  • Multipower Gelakku 12V/26Ah
  • Batterieregleranschlusskabel 2×2.5mm² 1m lang mit Ringkabelschuhen und Sicherungshalter mit 10A Sicherung
Technische Daten
GSM-Interface Übertragungsfrequenz GSM Quadband (850/ 900/ 1800 / 1900 MHz)
SIM Kartenformat Mini-SIM-Karte
Antennenanschluss SMA
Spannungsversorgung DC Modus 9 – 30 VDC
Stromaufnahme für 16VDC 30 – 400 mA
Belastbarkeit RELAY Schaltkontakt AC/DC Schalten 30V/ 5A
Spannungsausgabe OUT-Kontakt Spannungsausgabe Eingangsspannung minus 1V
Schalten INPUT-Kontakt Spannungsausgabe 0 – 100 Ohm
Mechanische Eigenschaften Abmessung 165x122x40 mm (HxBxT)
Material Grundgehäuse Kunststoff
Material Frontplatte Aluminium
Montageart Aufputzmontage
Betriebstemperatur – 30 bis +60 °C
Schutzklasse IP 54
Bilder
Ausführungen
Art.-Nr. Bezeichnung EAN-Nummer
200101 Keil doorTEL GSM (1 Taste) n/a
200102 Keil doorTEL GSM (2 Tasten) n/a
200501 Wetterschutzrahmen für doorTEL GSM n/a
200222 Solarkit für Keil doorTEL GSM Solar (30W Panel inkl. Laderegler, Masthalterung und Kabel) n/a
200515 Multipower Gelakku 12V/ 26Ah (inkl. Batterieanschlußkabel) n/a
200502 GSM Einbauantenne für Keil doorTEL GSM n/a
91341481E 12V DC Gleichspannungsnetzteil für doorTEL GSM n/a
70790 Klingeltrafo VT12 für Wechselspannungstüröffner angeschlossen am potentialfreien Ausgang n/a
