2N EntryCom IP Audio-Kit

SIP Einbauelektronik für Umrüstung bestehender Sprechanlagen auf IP, Automaten, Infopoints und als OEM-Elektronik

Das 2N EntryCom IP Audio Kit ist eine Hinterbau – Elektronikeinheit, mit der Sie unter anderem bestehende Türsprechstellen zu modernen SIP Sprechstellen umrüsten können. Einfach, Preiswert und mit dem gleichen Funktionsumfang wie bei allen anderen 2N EntryCom IP Türsprechstellen. Einfacher geht es nicht: Mikrofon, Lautsprecher und Ruftasten der bestehenden Sprechanlage am 2N EntryCom IP Audio Kit anschliessen, Ethernet-LAN Verbindung herstellen und das Audio Kit über einen Standard Webbrowser konfigurieren. Genau wie die 2N EntryCom IP Türsprechstellen kann auch das 2N EntryCom IP Audio Kit als SIP Nebenstelle an einer IP Telefonanlage angemeldet werden oder einen IP Direktruf aufbauen.

Webinar zum 2N Audio- und Video-Kit Webinar 2N EntryCom IP Funktionsübersicht

2N Kaufberatung

2N EntryCom IP Audio KIT
Übersicht

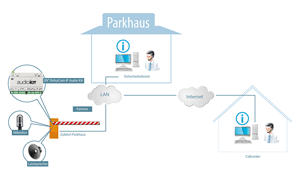

Case Study Parkhaus mit 2N EntryCom IP Audio-Kit

Case Study Parkhaus mit 2N EntryCom IP Audio-Kit

Mit dem 2N EntryCom IP Audio Kit lassen sich individuelle Sprechanlagen und Systeme für vielfältigste Einsatzbereiche realisieren. Aber auch als OEM Lösung für Hersteller von Briefkastenanlagen und als Kommunikationselement für Klingeltableaus ist dieses Gerät ideal geeignet. Weitere Einsatzgebiete für das 2N EntryCom IP Audio Kit sind die Umrüstung bestehender Sprechanlagen auf IP und als Hinterbauausführung für Briefkastenanlagen, Stelen, individuelle Sprechplatten und Standsäulen. Aber auch als IP Einbauelektronik für Aufzüge, Infosysteme, Schrankenanlagen oder Kassen- und Geldautomaten ist das 2N EntryCom IP Audio Kit nutzbar.

Das 2N EntryCom IP Audio Kit unterstützt das Protokoll SIP 2.0 mit dem G.711 und G.722 Sprachcodec. Bis zu 16 Ruftaster sind anschliessbar und können einzeln programmiert werden. Neben zwei digitalen Ausgängen stehen zwei Logical Inputs und ein Relais-Ausgang zur Verfügung. Die Montage erfolgt entweder auf DIN Hutschiene oder als Wandmontage.

Die 2N EntryCom IP Audio-Kit wird als Basic-Version mit einem bereits sehr umfangreichen Leistungsumfang für Sprach- und Videokommunikation, Türöffnung und Kontaktsteuerung ausgeliefert. Das » Lizenzmodell für die 2N EntryCom IP bietet die Möglichkeit, benötigte Funktionen und Leistungsmerkmale je nach Bedarf per Lizenzupgrade zu aktivieren.


2N EntryCom IP Audio-Kit

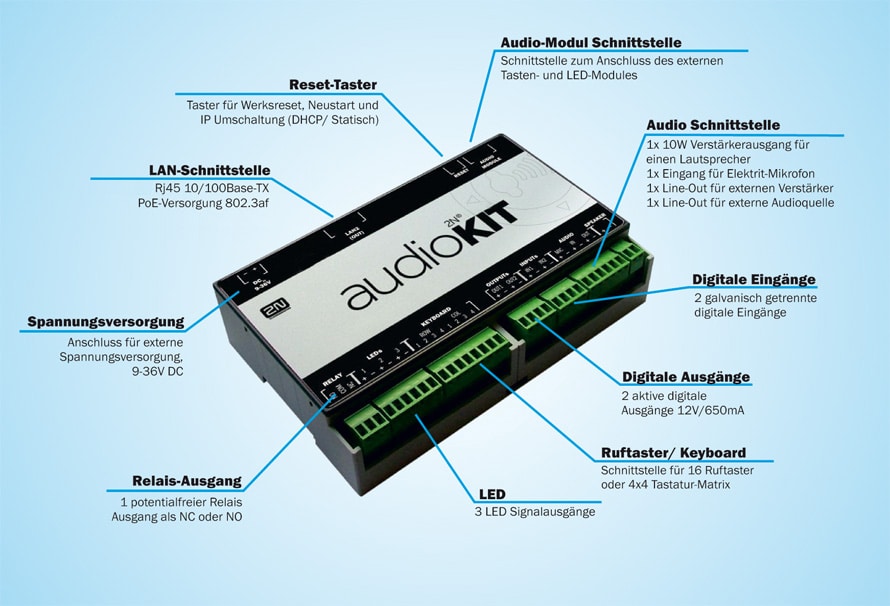

Anschlüsse 2N EntryCom IP Audio-Kit

Hauptmerkmale
  • SIP Hinterbauelektronik mit Ethernetanschluss
  • 16 Ruftaster anschliessbar
  • 2 digitale Ausgänge, 1 Relaisausgang
  • 2 logical Inputs
  • Konfiguration per Webbrowser
  • DHCP oder statische IP
  • bis 3 Rufziele je Taster programmierbar
  • Aktivierung der Ausgänge per DTMF
Einsatzbereiche
  • Briefkastenanlagen
  • Umbau- und Nachrüstung bestehender Sprechanlagen
  • Schrankenanlagen/ Parkhäuser
  • Geld- und Kassenautomaten
  • Fahrstühle
  • Infopoints

2N EntryCom IP Audio-Kit Lite

Zusätzlich zum 2N EntryCom IP Audio-Kit ist dieses auch als 2N EntryCom IP Audio-Kit Lite mit reduziertem Funktionsumfang verfügbar. Insbesondere wenn die erweiterten Funktionen nicht benötigt werden, ist die Lite-Version eine preisgünstige Alternative. Einen Überblick zu den Unterschieden finden Sie in nachfolgender Tabelle:

Funktionen 2N IP Audio-Kit 2N IP Audio-Kit Lite
9-36V/ 1,5A Spannungsversorgung ja ja
PoE (Power over Ethernet) ja nein
LAN Schnittstelle ja ja
Integrierte Status-LED ja ja
Rest-Taster ja ja
Schnittstelle für Audio-Modul ja nein
Relais mit N/O und N/C Kontakt ja ja
3 Ausgänge für Signal-LED ja nein
Schnittstelle für 4×4 Matrix-Kaypad oder 16 separate Taster ja nein **
2 programmierbare Ausgänge (12VDC/ 650 mA) ja nein
2 programmierbare galvanisch getrennte Eingänge ja nein
Mikrofon-Eingang ja ja
Verstärker-Ausgang für Lautsprecher ja ja
Audio Line-In ja nein
Audio Line-Out ja nein
Real-time Uhr batteriegepuffert ja nein

** Am 2N IP Audio-Kit Lite kann nur ein Ruftaster angeschlossen werden.

Technische Daten

Technische Daten

Diese technischen Daten beziehen sich auf das 2N Audio-Kit (Art.Nr. 9154100) – in der 2N Audio-Kit Lite Version stehen nicht alle Funktionen und Leistungsmerkmale zur Verfügung (siehe Vergleichstabelle).

IP Parameter Signalisierung SIP 2.0 (UDP)
Audio-Codec G.711, G.722
Audio-Protokolle RTP (G.711)/ RTSP
IP-Protokolle IPv4, ARP, TCP, UDP, DHCP, HTTP/HTTPS, IP 2.0, SNTP, TFTP, SMTP
Audio Eigenschaften Vollduplex Ja
Lautstärkekontrolle einstellbar mit automatischer Steuerung
Ethernet-Schnittstelle LAN Anschlüsse 1x LAN
PoE 802.3af (nicht bei Lite Version)
Parameter 10/100BASE-TX mit Auto-MDIX, RJ45
Empfohlene Kabel Cat-5e und besser
Audio-Schnittstelle Mikrofon-Eingang Elektrit-Mikrofon
Verstärker-Ausgang Class D Verstärker, MONO Ausgang, THD < 1% Max. 10W / 4 Ohm Max. 5W / 8 Ohm Max. 2,5W / 16 Ohm
Line-Out Ausgang 600 Ohm
Taster/ Keypad Anzahl Taster bis 16 Taster in 16×16 Matrix
Matrix-Output 4 Anschlüsse COL1-4 Uout < 0,1V (L), Uout > 3,2 V (H), max. 8mA
Matrix-Input 4 Anschlüsse ROW1-4 Uin < 1,15V (L), Uin > 2,15 V (H), max. Uin = 5V
LED Siginalisierung Anzahl der Ausgänge 3 (LED1+-, LED2+-, LED3+-)
Output current Typ. 20mA
Output voltage Max. 12V *
Digitaler Ausgang Anzahl der Ausgänge 2 (OUT1+- and OUT+-)
Output types Aktiver Ausgang Kurzschlußsicher
Ausgangsspannung 12V DC *
Output current Max. 650mA
Logische Eingänge Anzahl der Eingänge 2 (connectors IN1+- and IN2+-)
Input types Galvanisch isolierter Eingang
Characteristics Uin < 1,1V (L), Uin > 3V (H), max. Uin = 32V
Relais-Ausgang Anzahl der Ausgänge 1 (NC, NO, COM)
Limit (DC) Max. 30VDC / 1A
Limit (AC) Max. 30VAC / 0,3A
Mechanische Eigenschaften Betriebstemperatur -40°C up to +55°C
Luftfeuchtigkeit 10% bis 95% nicht kondensierend
Abmessung 142x98x34mm (Art.-Nr. 9154100)
138x90x26mm (Art.-Nr. 9154101)
Gewicht max. 280g (Art.-Nr. 9154100)
max. 150g (Art.-Nr. 9154101)
Schutzklasse IP20

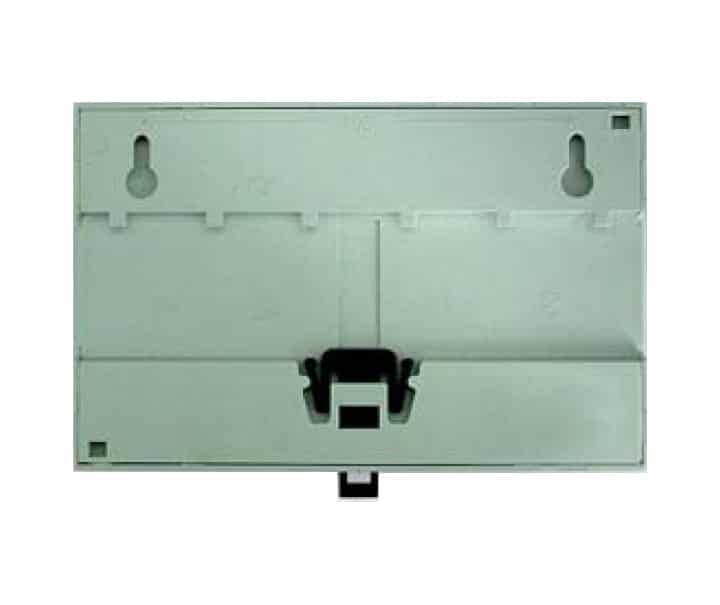

Montageart Wandmontage, DIN Hutschine

* Hinweis: If power is supplied via adapter and power supply does not reach 12V, then output voltage is limited to power supply level.

Zubehör
Mikrofon Lautsprecher Set

Mikrofon Lautsprecher Set

Mikrofon/ Lautsprecher-Set für EntryCom 91541… Serie
Dieses Mikrofon/ Lautsprechereinbauset ist zum direkten Anschluss an die 2N EntryCom IP Audio-Kit, 2N EntryCom IP Audio-Kit Lite und 2N EntryCom IP Video-Kit vorgesehen. Der Montagerahmen erleichtert den Einbau der Einheit und ist flächenbündig an der Frontplatte anzubringen um Rückkopplungen und Beeinträchtigungen durch Schallreflexionen zu vermeiden.

Verbinden Sie die Drähte der Mikrofon/ Lautsprechereinbaueinheit mit den entsprechenden Klemmen am 2N EntryCom IP Audio-Kit, 2N EntryCom IP Audio-Kit Lite oder 2N EntryCom IP Video-Kit. Die Länge des Anschlusskabel beträgt ca. 35cm und ist aufgrund der Charakteristik des Elektrit-Mikrofon nur bedingt verlängerbar. Für größere Abstände zwischen 2N EntryCom IP Audio- oder Video-Kit und dem Mikrofon ist der Mikrofonverstärker zu verwenden.


mikrofonverstaerker 2n entrycom ip audiokit videokit

Mikrofonverstärker

Mikrofonverstärker für 2N EntryCom IP Audio- und Videokit
Der Mikrofonverstärker ermöglicht die abgesetzte Montage des 2N EntryCom IP Audio- und Videokit im Schaltschrank bzw. der Elektroverteilung. Damit sind auch längere Kabelwege zwischen IP Audio- und Videokit und Sprechstelle möglich, die Beschränkung auf maximal 50cm entfällt.

Zu den Besonderheiten zählt eine automatische Verstärkungsregelung (ALC), die eine Übersteuerung verhindert, und eine einstellbare Rauschsperre (Noise Gate), die beim Unterschreiten eines bestimmten Geräuschpegels den Ausgang „stumm“ schaltet. Er ist so kompakt, dass er bequem in ein vorhandenes Mikrofongehäuse passt.

Die automatische Verstärkungsregelung sorgt dafür, dass der maximale Ausgangspegel immer konstant bleibt, auch wenn das Mikrofon sehr laut besprochen wird. So vermeidet man Übersteuerungen ebenso wie eine mangelhafte Übertragung bei leisem Besprechen.

Technische Daten

  • Spannungsversorgung: 2,5 V DC bis 5,5 VDC
  • Stromaufnahme: 4 mA
  • Eingang: Elektret-Mikrofon
  • Ausgänge: Line-out
  • Frequenzbereich: 180 Hz bis 15 kHz (-3dB)
  • Sonstiges: ALC/Rauschsperre (Noise Gate)
  • Abmessungen (Platine): 11 x 31 mm, mit Schutzlack gegen Witterungseinflüsse
  • für 2N EntryCom IP Audio-Kit und Video-Kit, jedoch nicht für das Audio-Kit in der Lite-Version
Ausführungen

Art.-Nr. Bezeichnung EAN-Nummer
9154100 2N EntryCom IP Audio-Kit 8595159502052
9154102 2N EntryCom IP Audio-Kit Lite 8595159502885
9154101 2N EntryCom IP Audio-Kit (nur Platine) n/a
9154005 Mikrofon/ Lautsprecher-Set für EntryCom 91541… Serie 4260197065763
9154007 Mikrofonverstärker für EntryCom 91541… Serie n/a
9154008 Netzteil 5VDC für Mikrofonverstärker n/a
9154006 Einbautaster (rund) Edelstahl V2A mit Verschraubung 4260197060881
