2N Security Relais

Entwickelt für höchste Sicherheitsanforderungen und zum Schutz gegen Manipulation und Sabotage

Für höchste Sicherheitsanforderungen und zum Schutz gegen Manipulation und Sabotage hat 2N das 2N EntryCom IP Security Relais entwickelt. Häufig ist bei Installationen von Türsprechsystemen der Türöffnerkontakt direkt über zwei Drähte mit der Türstation im Außenbereich verbunden. Ein einfaches Kurzschließen der Drähte oder die Einspeisung einer Spannung über eine Batterie kann den Türöffner aktivieren und unberechtigten Personen Zugang zum Gebäude ermöglichen.

Mit dem 2N Security Relais für die Türsprechstellen der 2N EntryCom IP Serie ist eine derartige Manipulation ausgeschlossen. Das 2N Security Relais wird im Innenbereich montiert und  von der Türsprechstelle über eine 2-Draht Leitung digital angesteuert, Sabotage unmöglich.

2N Kaufberatung

2N EntryCom IP Security Relay
Übersicht

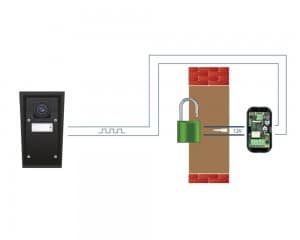

2N Security Relais - Schaltplan

Schaltplan und Funktionsprinzip 2N Security Relais

Funktionsprinzip

Das 2N EntryCom IP Security Relais ist eine Elektronikeinheit, die im geschützten Innenbereich montiert und über 2 Drähte mit der 2N EntryCom IP Türsprechstelle verbunden wird.

Die maximale Kabellänge beträgt 10 Meter, die Kontrolle und Spannungsversorgung erfolgt ebenfalls über die 2N EntryCom IP Türsprechstelle. Empfängt die 2N EntryCom IP das Kommando zur Türöffnung, entweder über die DTMF Eingabe des Türöffnercodes während eines Gespräches, per http-Request oder Codeeingabe über die Tastatur, wird eine codierte digitale Message über die Zweidrahtverbindung an das Security Relais gesendet und der Türöffnerkontakt ausgelöst. Eine Manipulation durch Kurzschluss oder eine externe Spannungsquelle ist damit ausgeschlossen.

Technische Daten
Schaltkontakt Passiv NO/ NC, bis zu 30V/ 1A AC/ DC
Aktiv 12V/ 700mA DC
Mech. Daten Abmessung 56x31x24mm
Gewicht 20g
Ausführung
Art.-Nr. Bezeichnung EAN-Nummer
9159010E 2N Security Relais (Security Relay) 8595159500935
