IP Kommunikation mit vorhandener Verkabelung

Unmöglich? Gibt es nicht mehr. Netzwerk und PoE über 2-Draht Leitung

Mit dem 2N 2Wire 2-Draht Netzwerk Konverter und dem NVT Phybridge PL-08 Switch können Sie Netzwerksignale und PoE Spannung über eine herkömmliche 2-Draht Leitung übertragen. Damit können sowohl IP Türsprechanlagen und Netzwerkkameras über eine bestehende 2-Draht Verkabelung in das Netzwerk eingebunden werden – ohne aufwändige Kabelneuverlegung und Baumaßnahmen.

Ideal für die Nutzung der Vorteile und Funktionen der IP Sprechanlagen und die Integration weiterer IP Komponenten auch in Bereichen mit einfacher Infrastruktur.

2N Kaufberatung

2 Draht Wandler

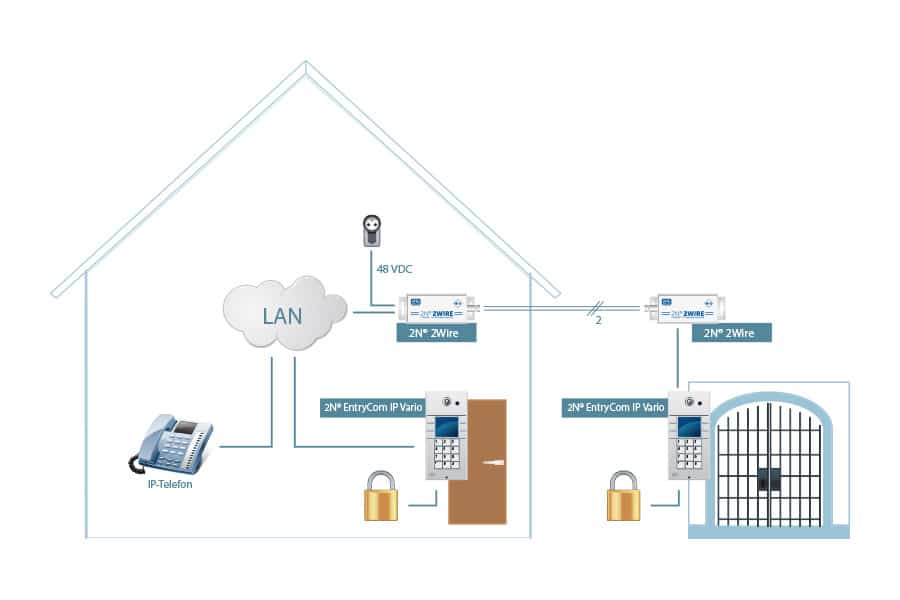

2N 2Wire Adapter - Systemaufbau und Funktionsprinzip

2N 2Wire Adapter – Systemaufbau und Funktionsprinzip

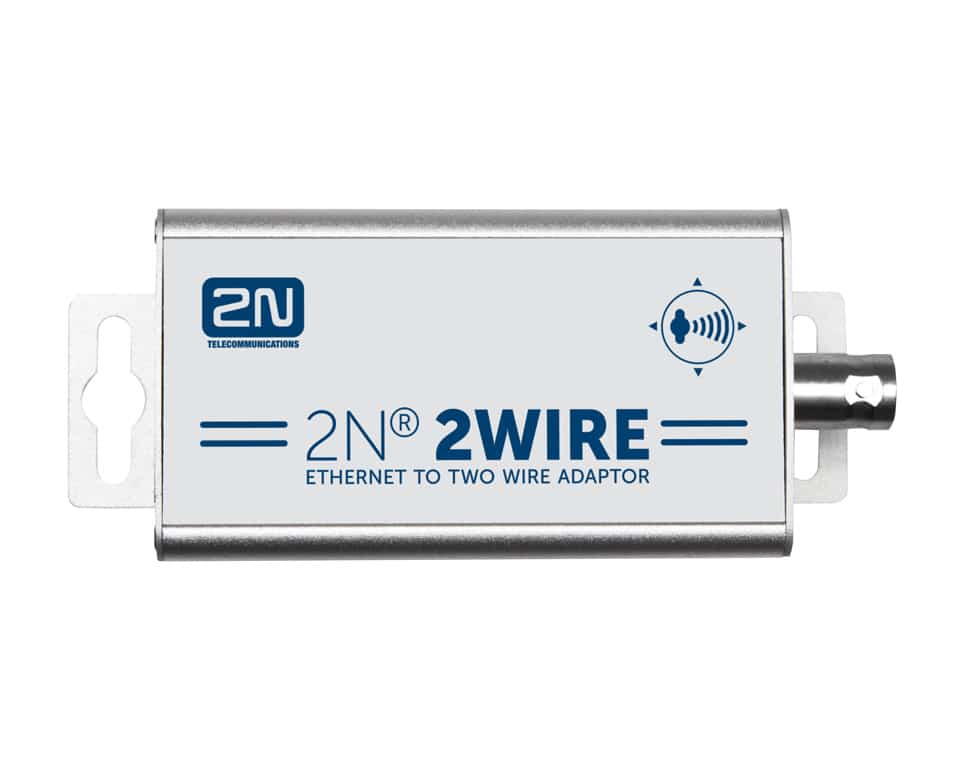

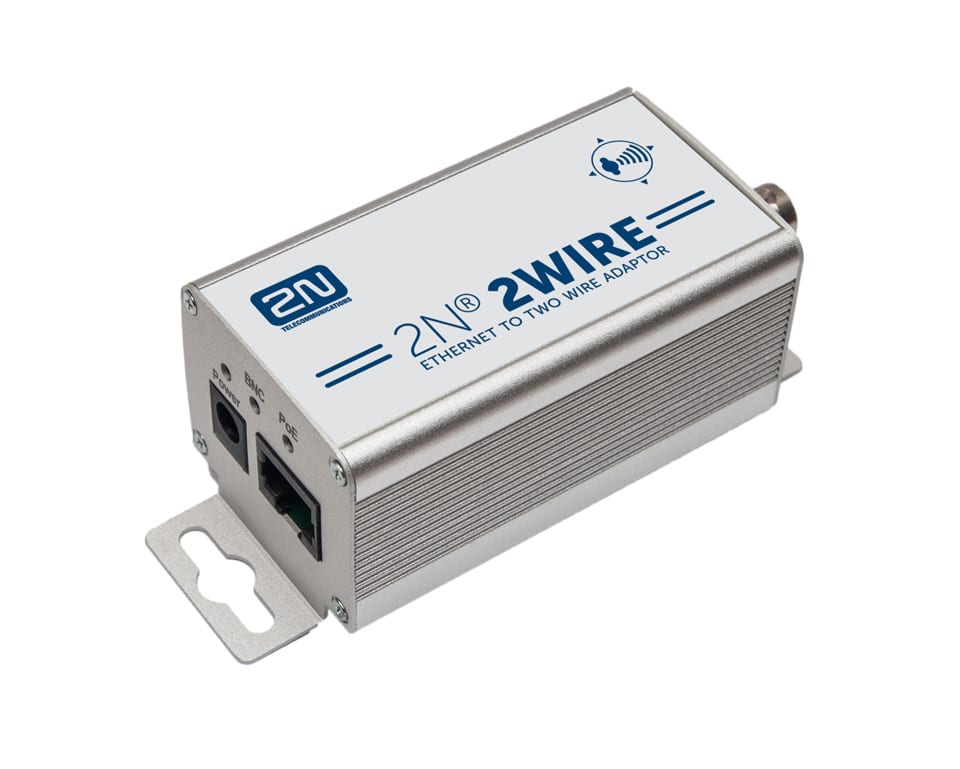

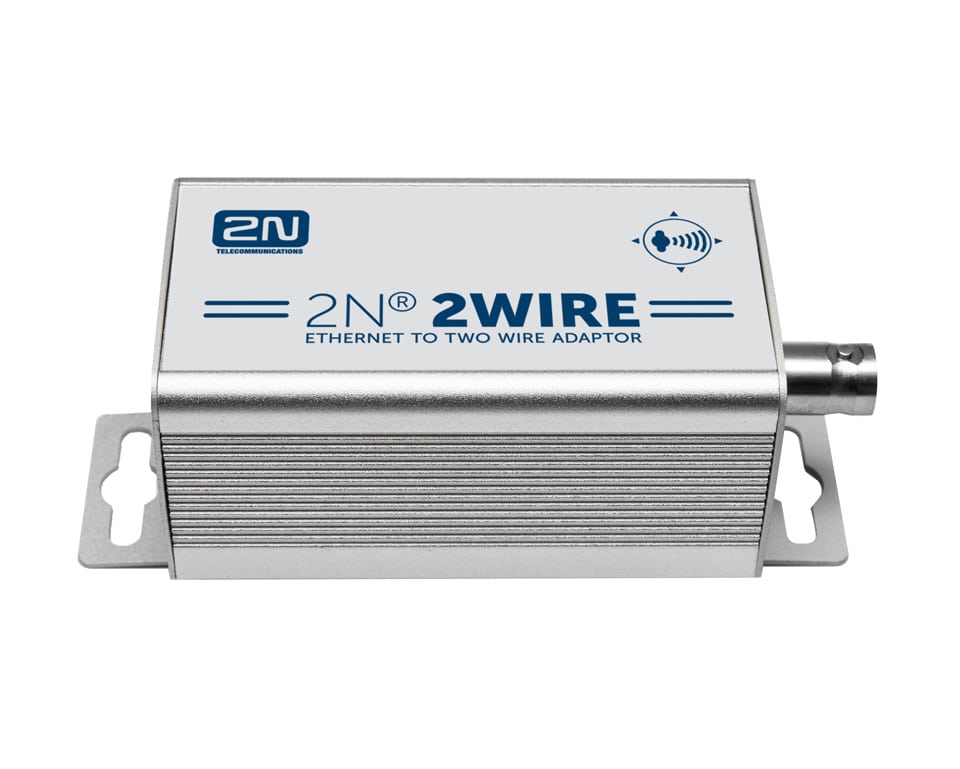

Der 2N 2Wire ist ein Adapter, der es Ihnen ermöglicht, eine beliebige IP-Anlage über eine Zwei-Draht-Leitung oder eine Koaxialleitung in einem analogen Umfeld oder an einem Ort mit begrenzter IP-Infrastruktur anzuschließen (maximal 1 Set pro Switch). Ein großer Vorteil besteht darin, dass für die Datenübertragung und die Stromversorgung ein einziges Kabel ausreicht.

Hauptmerkmale

  • Kabellänge bis 1500m bei Koax, bis zu 500m bei Twisted-Pair oder Klingeldraht
  • Übertragungsgeschwindigkeit bis zu 93Mbps
  • Multiport, 1 Sender kann bis zu 4 Empfänger ansteuern
  • PoE mit bis zu 38 Watt für alle 4 Empfänger gesamt
  • Keine Software zur Konfiguration, Plug and Play
  • Funktioniert natürlich auch mit SIP-Telefone, Access-Points, Computer usw.

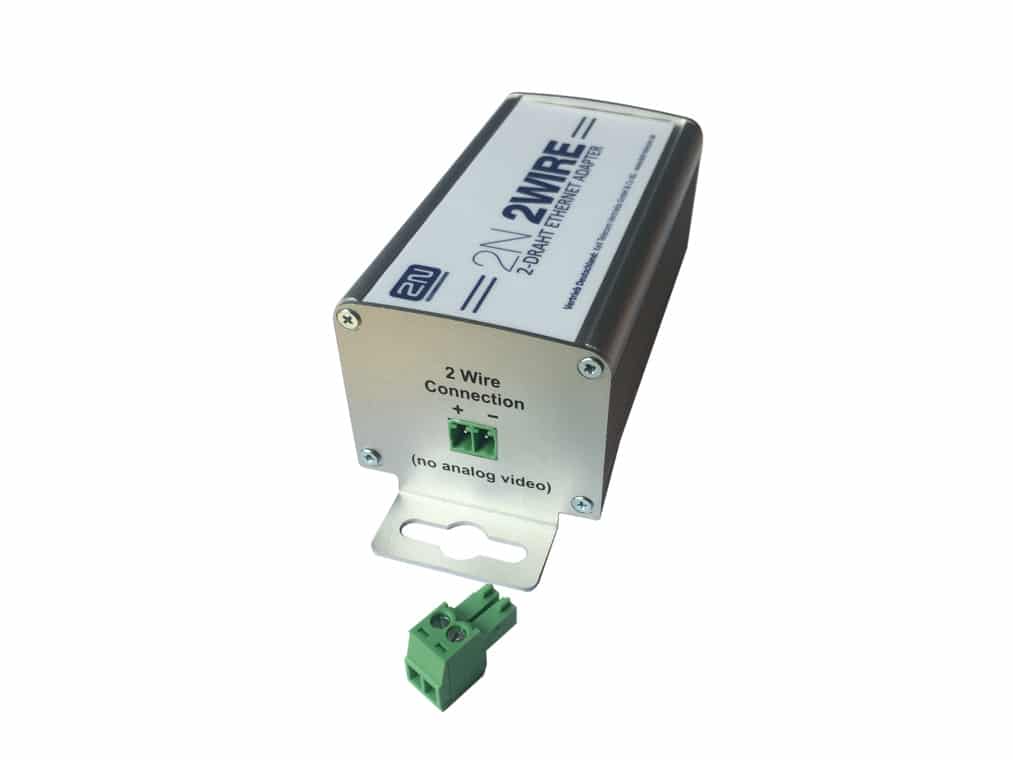

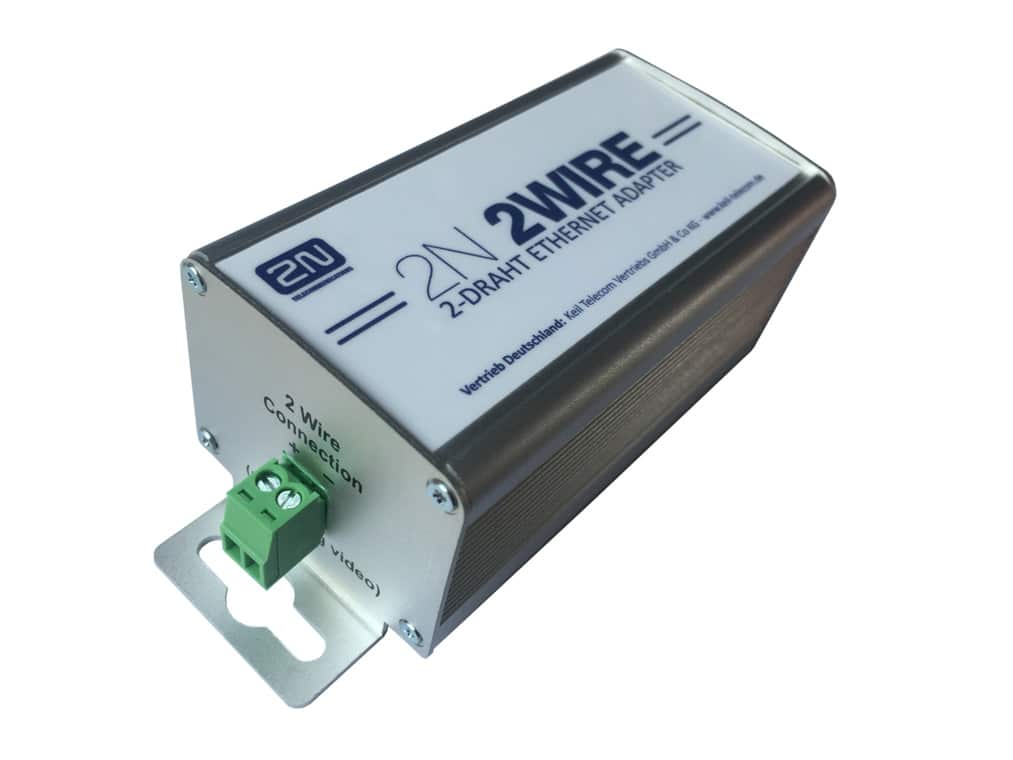

Der 2N 2Wire Adapter ermöglicht Ihnen, die bestehende Zwei-Draht- oder Koaxial- Verkabelung von der ursprünglichen Klingel oder dem Haustelefon zu nutzen und eine beliebige IP-Anlage an diese anzuschließen. Sie brauchen nichts konfigurieren, einfach auf jeder Seite des Kabels einen 2Wire anschließen. Für die Spannungsversorgung wird ein Adapter mit dem Stromnetz verbunden, dieser stellt eine PoE Spannung über die 2-Draht Leitung bereit und versorgt auch den zweiten Adapter mit Spannung.


NVT Integration

Sternförmiges Installationsschema

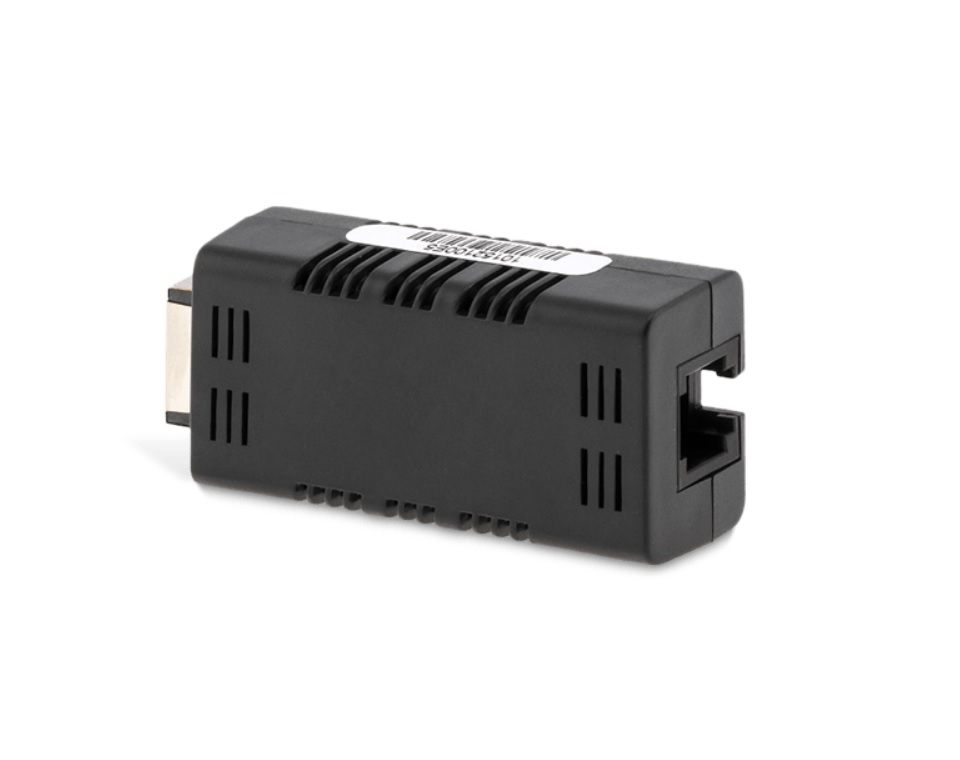

Der NVT Switch inkl. Adapter ermöglicht die IP-Übertragung mit 2-Draht. Nutzen sie die 2-Draht Infrastruktur als Träger für die

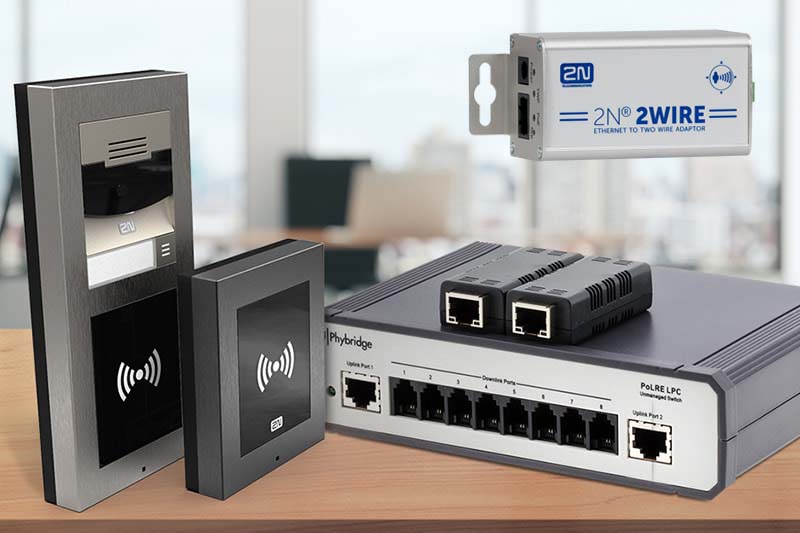

Netzwerkkommunikation. Ab Mai 2021 ist der NVT Phybridge PL-08 PoLRE LPC-Switch (Power over Long Reach Ethernet) mit 8 Ports incl. 2 Adaptern teil des 2N Portfolios.

Sternförmige Installation

  • Koaxialkabel, J Y(ST), Kabelqualität ist wichtig,
    Kabellänge über 200m möglich
  • Stromversorgung der angeschlossenen
    Komponenten über PoE
  • Integrierter Störungsfilter für Interferenzen
