2N EntryCom IP Vario

Modernes Design und IP Technologie auf höchstem Niveau

Die 2N EntryCom IP Vario ist eine IP Türstation im SIP Standard. Modernes Design in Edelstahl, einfache Installation und umfangreiche Leistungsmerkmale zeichnen dieses IP Türtelefon aus. 2N EntryCom IP Vario ist eine modular und individuell aufbaubare IP Gegensprechanlage mit bis zu 54 Ruftasten, Tastatur, RFID Zugangskontrolle und IP Kamera.

Der Anschluss erfolgt direkt an einen Netzwerkswitch im lokalen Ethernet. Sprache und Video werden von der 2N EntryCom IP Vario Türsprechstelle direkt an IP Videotelefone oder Softphones übertragen. Wahlweise als IP Direktcall oder angeschlossen als SIP Nebenstelle an einer VoIP Telefonanlage.

Mit der Markteinführung der 2N EntryCom IP Verso haben wir von Keil Telecom uns entschlossen, die IP Vario zum 01.01.2015 aus dem Programm zu nehmen. Auf Anfrage ist die IP Vario übergangsweise noch als Sonderbestellung erhältlich. Überzeugen auch Sie sich von den Vorteilen der IP Verso: Vergleichsliste Vario vs. Verso.

2N Kaufberatung

2N EntryCom IP Vario
Überblick

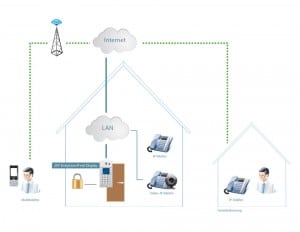

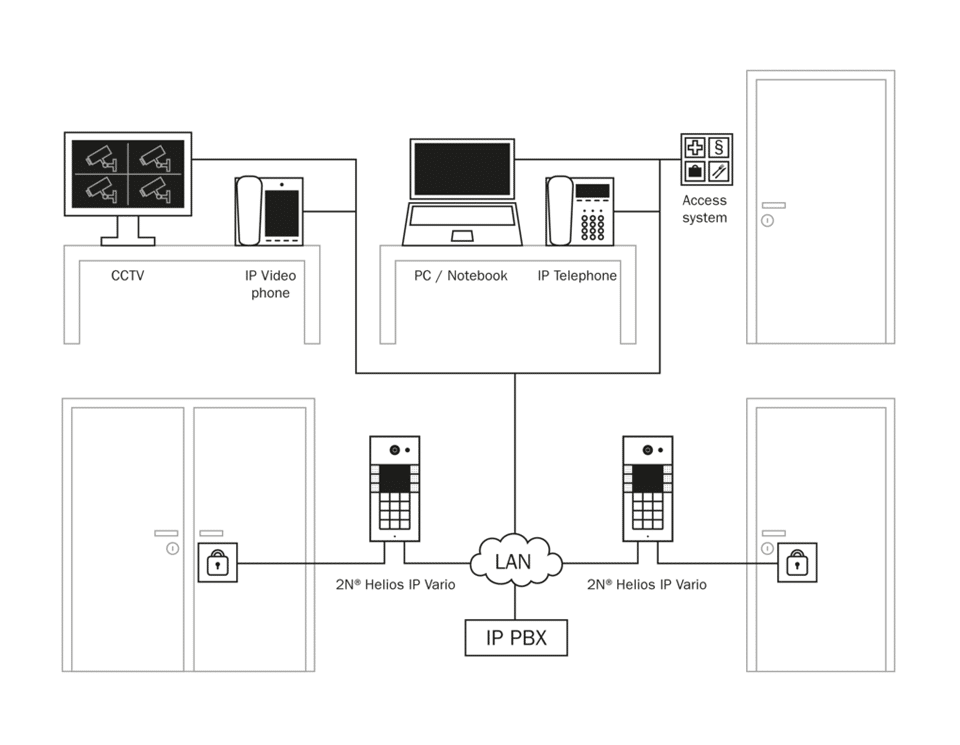

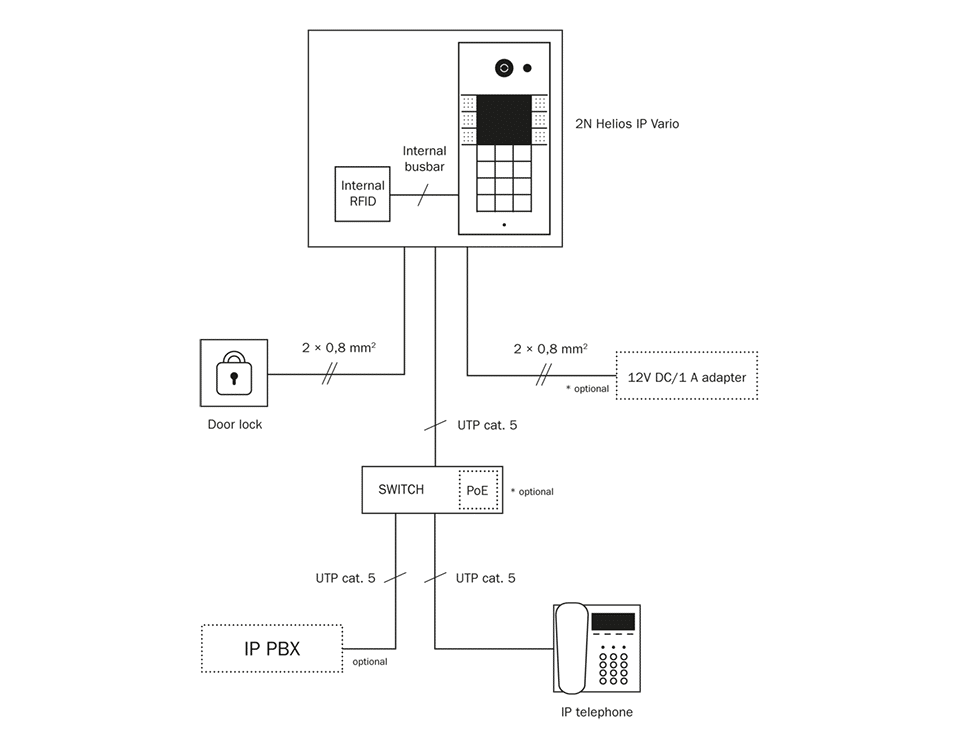

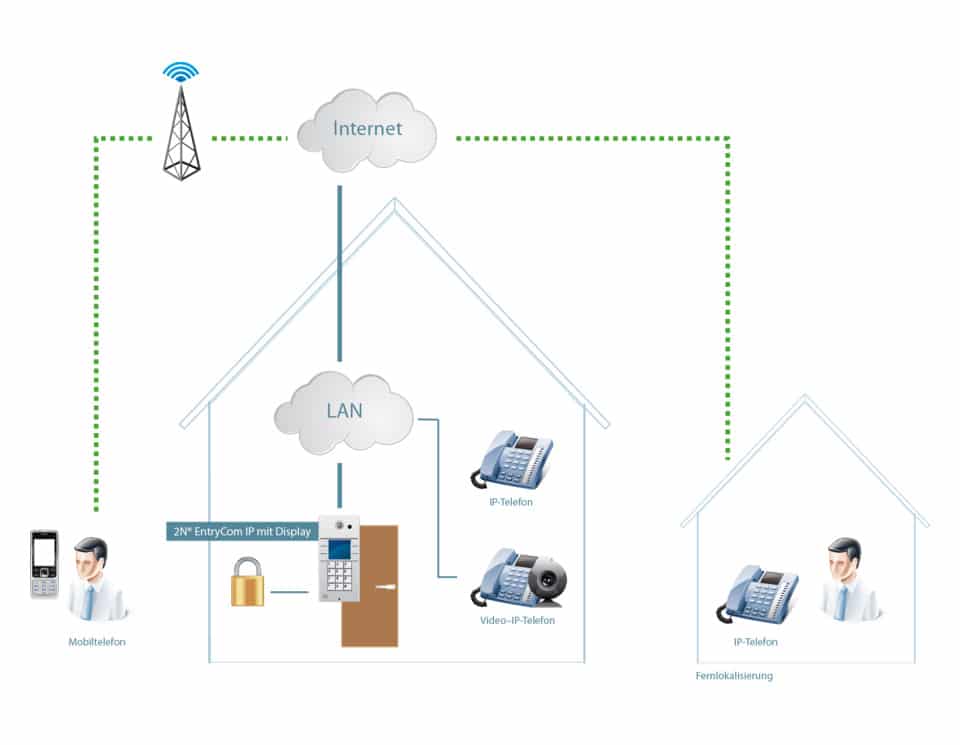

Anschlussschema 2N EntryCom IP Vario

Anschlussschema 2N EntryCom IP Vario

Die hohe Kompatibilität der 2N EntryCom IP Vario zu IP Telefonanlagen und Endgeräten auf SIP Basis ist vielfach getestet und von namhaften Herstellern von VoIP Telefonsystemen und Centrexlösungen zertifiziert.

Die 2N EntryCom IP Vario wird als Basic-Version mit einem bereits sehr umfangreichen Leistungsumfang für Sprach- und Videokommunikation, Türöffnung und Kontaktsteuerung ausgeliefert. Das Lizenzmodell für die 2N EntryCom IP bietet die Möglichkeit, benötigte Funktionen und Leistungsmerkmale je nach Bedarf per Lizenzupgrade zu aktivieren. Bitte beachten Sie, dass einige der hier beschriebenen Funktionen nur mit zusätzlicher Lizenz verfügbar sind.

Hauptmerkmale
  • Direkter Anschluss an das Netzwerk
  • Spannungsversorgung über PoE oder Netzteil
  • Konfiguration der Türstation über Webbrowser oder 2N Access Commander
  • Videoübertragung von der Türsprechstelle an IP Videotelefon (H.263+, H.264, MPEG-4, M-JPEG) oder per RTSP
  • Integrierter Schaltkontakt zur Türöffnung, optional um zweiten Schaltkontakt erweiterbar.
  • Steuerung externer IP Relais per http-Request
  • Integrierte Zeitsteuerung, Zeitprofile und bis zu 3 Ziele je Ruftaster einstellbar
  • Bis zu 54 Klingeltaster und 999 Benutzer verwaltbar
  • Zeitbeschränkung für Türgespräche einstellbar
  • DHCP/ Statische IP

Webinar 2N EntryCom IP Funktionsübersicht

2n-entrycom-ip-safety-ip-manager
2N Access Commander
Das Geräte-Management und die Benutzerverwaltung für die gesamte 2N® EntryCom IP Produktfamilie kann über eine zentrale Benutzeroberfläche gesteuert werden.
Echtzeit Videoübertragung
Video in Echtzeit für Zugangskontrolle und Überwachung. Bis zu vier Nutzer können rund um die Uhr gleichzeitig auf den RTSP Videostream der 2N EntryCom IP zugreifen. Nutzen sie die 2N EntryCom IP als Überwachungskamera und dokumentieren sie über externe Aufzeichnungsgeräte jeden Besuch.
IP Eye Video PopUp-Tool
2N IP Eye ist eine kostenlose Pop-Up Softwareapplikation für Windows basierende PC-Systeme. Sofort mit Betätigung des Klingeltasters durch den Besucher läutet ihr Telefon und öffnet sich automatisch ein Pop-Up Fenster und sie sehen wer vor ihrer Tür steht.
Zeitsteuerung
Bis zu 20 Zeitprofile können durch die Benutzercodes der Schaltkontakte und die Anwahlziele bei Betätigung des Klingeltasters gesteuert werden. So kann die Gültigkeit eines Benutzercodes für eine bestimme Zeitspanne einer oder mehrerer Wochentage individuell festgelegt werden.
IP Relais
Mit der 2N EntryCom IP können sie externe IP Relais ansteuern. Mit Eingabe des Aktivierungscodes oder auch parallel zu einem Rufaufbau sendet die 2N EntryCom IP einen http-Request an das zugeordnete Schaltrelais. Ideal für sicherheitsrelevante Bereiche, da der Relaiskontakt nicht in der Türstation, sondern im geschützten Innenbereich sitzt.
Picture to E-Mail
Es klingelt und sie sind nicht im Haus? Dann informiert sie die 2N EntryCom IP sofort per E-Mail mit Datum, Uhrzeit und fünf Fotos der Kamera im Anhang. Die E-Mail Funktion ist für jede Ruftaste separat einstellbar und es können verschiedene E-Mail Adressen verwendet werden (derzeit nur für interne Mailserver).
RFID Kartenleser
Der RFID Kartenleser erweitert die Möglichkeiten der 2N EntryCom IP um ein intelligentes Zugangskontrollsystem mit verschiedenen Berechtigungsgruppen und Zeitprofilen. Die Konfiguration erfolgt über das Webinterface.
HTTP Türschlosskontrolle
Steuern sie die Schaltkontakte in der 2N EntryCom IP per Mausklick oder über ein zentrales Bedienpanel ihres Home-Automation Systems. Über http-Kommandos ist die Aktivierung und Deaktivierung der Schaltkontakte über das Netzwerk möglich, auch ohne dass eine Sprachverbindung zur 2N EntryCom IP besteht.
Funktionstöne- und Ansagen
„Die Tür wurde geöffnet, bitte treten Sie ein.“ Ab sofort können in der 2N EntryCom IP Ansagen und Töne für spezielle Funktionen hinterlegt werden. Einfach das entsprechende WAV-File im Webinterface auswählen und zur 2N EntryCom IP Vario übertragen. Individueller kann ein Besucher nicht begrüßt werden.
TFTP Server
Die automatische Aktualisierung der Firmware und der Konfiguration bringt ihnen gerade beim Einsatz mehrerer 2N EntryCom IP Türsprechstellen eine deutliche Zeitersparnis und reduziert den Arbeitsaufwand ihrer IT Abteilung.

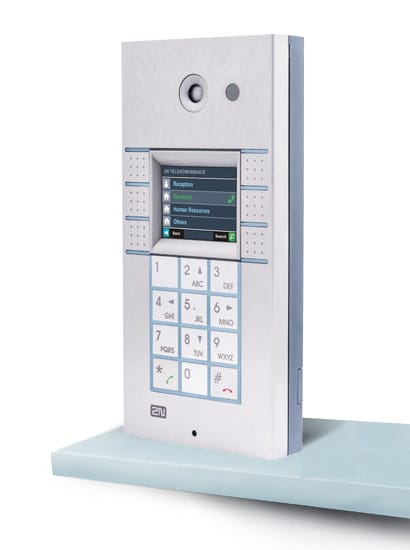

Display

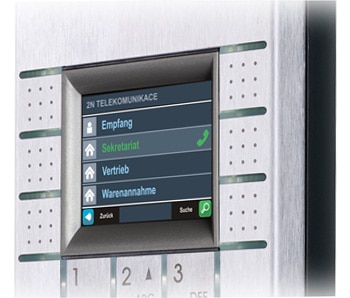

2n-entrycom-ip-vario-display-detailDie 2N EntryCom IP mit Display ist in der Ausführung mit 6 Tasten, Code- und Wahltastatur und wahlweise einer Farbkamera ausgestattet.

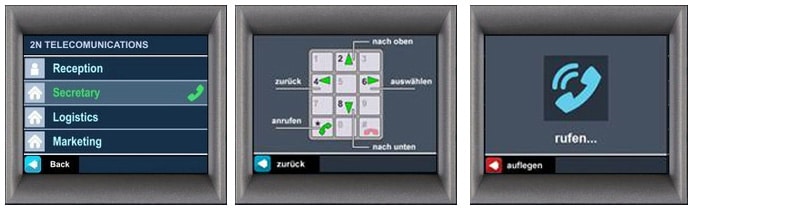

Das in die Türstation integrierte TFT Farbdisplay erleichtert dem Besucher mit logischer Benutzerführung das schnelle und unkomplizierte Auffinden des gewünschten Ansprechpartners. Die Bedienung und Auswahl erfolgt über die neben dem Display angeordneten Tasten. Neben der Darstellung eines grafischen Telefonbuches und elektronischer Namenstasten wird auch der aktuelle Status der Türstation (Rufaufbau, Tür geöffnet, falsche Zugangs-PIN) im Display angezeigt.

Display Einstellungen

  • Anzeigen von Bildern (Standbild, Diavorführung, Bildschirmmodus)
  • Statusanzeige (Gespräch im Aufbau, Tür geöffnet, falsche Codeeingabe)
  • Fernkonfiguration durch einen PC
  • Strukturiertes Telefonbuch
  • Gruppierung von Kontakten
  • Vier Direktwahl- und zwei Navigationstasten
  • Elektronisches Namenschild (nur Direktwahltasten)

2N EntryCom IP Display

Display Parameter

  •  2,4 Zoll (ca. 6,09 cm) TFT Display
  •  Auflösung 320 x 240 Pixel
  •  4 mm Schutzverglasung
  •  Konfiguration über 2N EntryCom IP Manager Software (Windows)
Die Displaykonfiguration erfolgt ab der Firmware 2.13.3 über das Webinterface der Türsprechstelle.  Die 2N IP Manager Software wird nur bis Firmware 2.9. unterstützt. Bei Fragen kontaktieren Sie bitte unseren technischen Support.
Techn. Daten

Technische Daten

VoIP Parameter Signalisierungsprotokoll SIP 2.0 (RFC – 3261)
Audio Codecs G.711, G.722 (G.729 optional per Lizenz)
Video Codecs H.263+, H.264, MPEG-4, M-JPEG
Tastatur Ruftaster 1, 3 oder 6 (erweiterbar bis max. 54 Taster)
Tastenfeld optional
Spannungsversorgung PoE PoE 802.3af, 48V/380 mA DC (Class 0 – 12,95W, Inline oder Phantome)
Netzteil DC Netzteil 12 V / 1A DC
Kamera Sensor 1/4 Zoll (0,64cm) Colour CMOS
Auflösung 640 (H) x 480 (V) (QCIF, QVGA, CIF oder VGA)
Empfindlichkeit Sensitivity 1.9 V/lux-sec (550nm)
Kamerawinkel View angle 55° (H), 39° (V)
Schnittstellen Anschluss Klemmblock
Netzwerktyp 10/100 BASE-T
Schaltkontakte Anzahl 1 integriert, 1 nachrüstbar
Schaltkontakt (passiv) NC/NO, 30V/1A AC/DC
Schaltkontakt (aktiv) NC/NO, 12V/700mA DC
Mechanische Eigenschaften Abmessung 210x100x29 mm (HxBxT), 1 Modul
Montageart Aufputz/ Unterputz/ Standsäule
Gewicht ca. 500g
Betriebstemperatur -30°C – +55°C
Schutzklasse IP53
Ausführungen

Die 2N EntryCom IP Vario ist in den Basismodulen mit 1 bis 6 Ruftasten und mit der Kamera- und Tastaturoption verfügbar. Ein Schaltkontakt, konfigurierbar als Öffner oder Schließer (NC oder NO), ist bereits integriert. Optional kann das Basismodul um einen zweiten Schaltkontakt erweitert werden.

2N EntryCom IP Vario (1 Ruftaste)

Basic, 1 Ruftaste (Art.-Nr. 9137111D)
Basic, 1 Ruftaste und Kamera (Art.-Nr. 9137111CD)
Basic, 1 Ruftaste und Tastatur (Art.-Nr. 9137111KD)
Basic, 1 Ruftaste, Kamera und Tastatur (Art.-Nr. 9137111CKD)
2N EntryCom IP Vario 1 Ruftaste

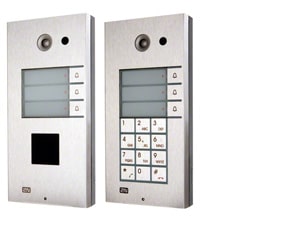

2N EntryCom IP Vario (3 Ruftasten)
Basic, 3 Ruftasten (Art.-Nr. 9137131D)
Basic, 3 Ruftasten und Kamera (Art.-Nr. 9137131CD)
Basic, 3 Ruftasten und Tastatur (Art.-Nr. 9137131KD)
Basic, 3 Ruftasten, Kamera und Tastatur (Art.-Nr. 9137131CKD)
2N EntryCom IP Vario 3 Ruftasten

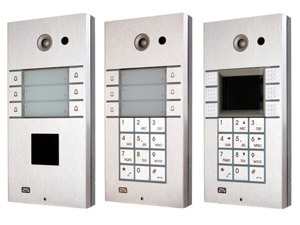

2N EntryCom IP Vario (6 Ruftasten)
Basic, 6 Ruftasten (Art.-Nr. 9137161D)
Basic, 6 Ruftasten und Kamera (Art.-Nr. 9137161CD)
Basic, 6 Ruftasten und Tastatur (Art.-Nr. 9137161KD)
Basic, 6 Ruftasten, Kamera und Tastatur (Art.-Nr. 9137161CKD)
Pro, 6 Tasten, Tastatur und Display (Art.-Nr. 9137160KDD)
Pro, 6 Tasten, Tastatur, Kamera und Display (Art.-Nr. 9137160CKDD)
2N EntryCom IP Vario 6 Ruftasten
Zubehör

Erweiterungsmodule

2N EntryCom Tastenerweiterung mit 8 zusätzlichen Ruftasten 2N EntryCom Tastenerweiterung mit 16 zusätzlichen Ruftasten 2N EntryCom Infomodul ohne Tastenfunktion
Tastenmodul mit 8 Ruftasten
100 x 210x 29 mm
Art.-Nr. 9135181D
Tastenmodul mit 16 Ruftasten
100 x 210x 29 mm
Art.-Nr. 9135182D
Infomodul ohne Tastenfunktion
100 x 210x 29 mm
Art.-Nr. 9135310D
Unterputz- und Wetterschutzrahmen
2N EntryCom Unterputzgehäuse 2N EntryCom Unterputzgehäuse mit Wetterschutz 2N EntryCom Wetterschutzrahmen

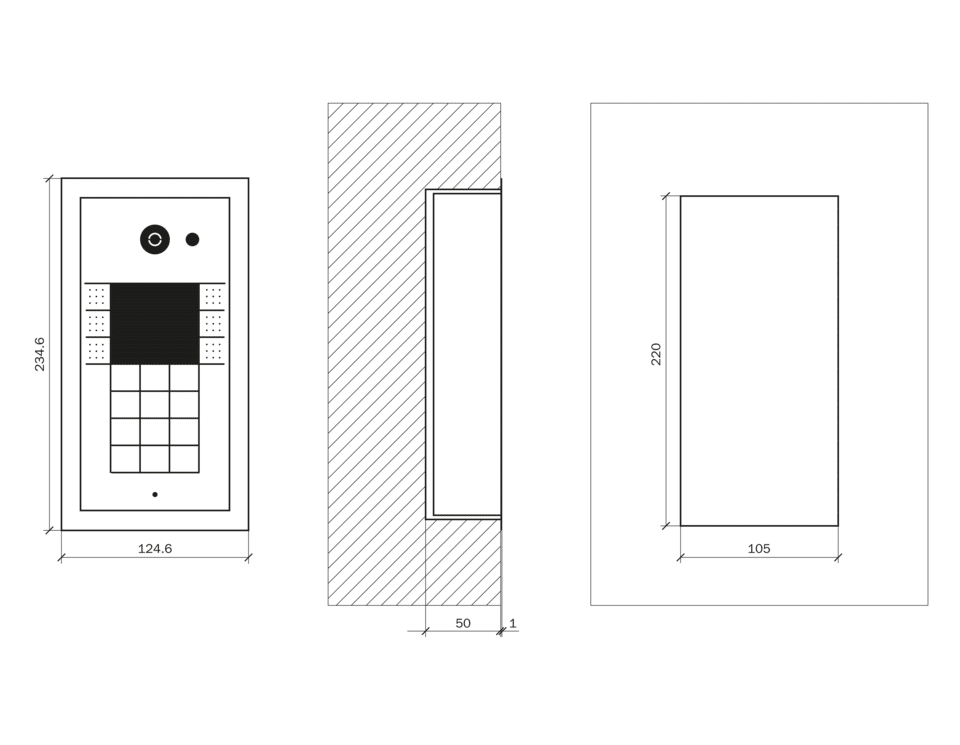

Unterputzgehäuse (1 Modul)
125 x 235 x 46 mm
Art.-Nr. 9135351D

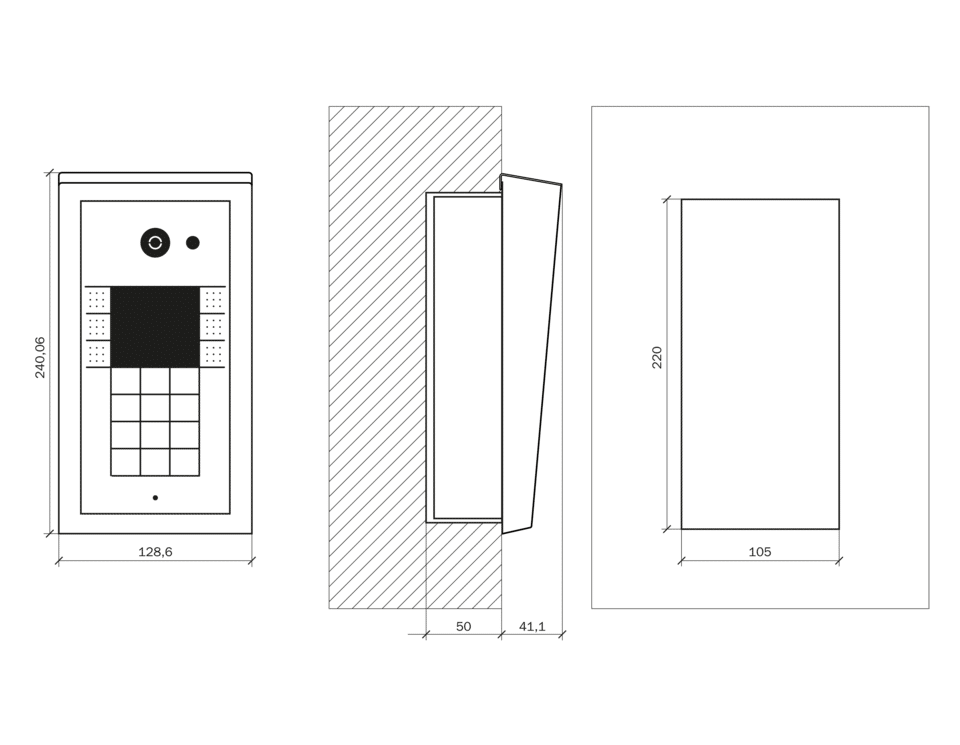

Unterputzgehäuse mit Wetterschutz (1 Modul)
129 x 240 x 41 mm
Art.-Nr. 9135361D
Wetterschutzrahmen (1 Modul)
103 x 218 x 60 mm
Art.-Nr. 9135331D
2N EntryCom Unterputzgehäuse 2N EntryCom Unterputzgehäuse mit Wetterschutz 2N EntryCom Wetterschutzrahmen
Unterputzgehäuse (2 Module)
225 x 235 x 46 mm
Art.-Nr. 9135352D

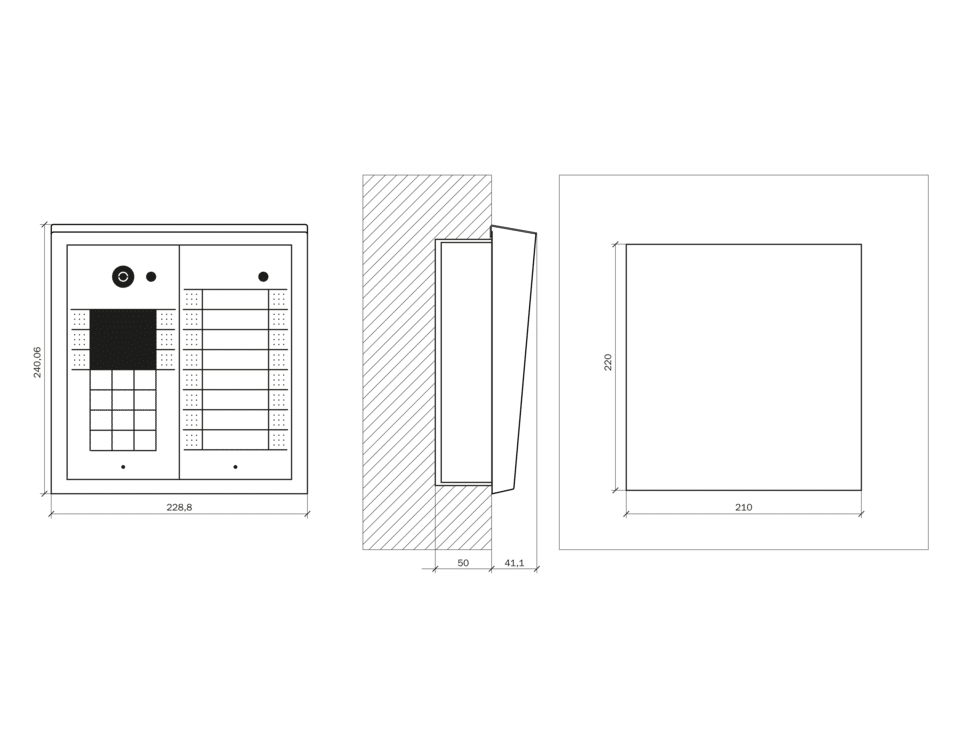

Unterputzgehäuse mit Wetterschutz (2 Module)
229 x 240 x 41 mm
Art.-Nr 9135362D

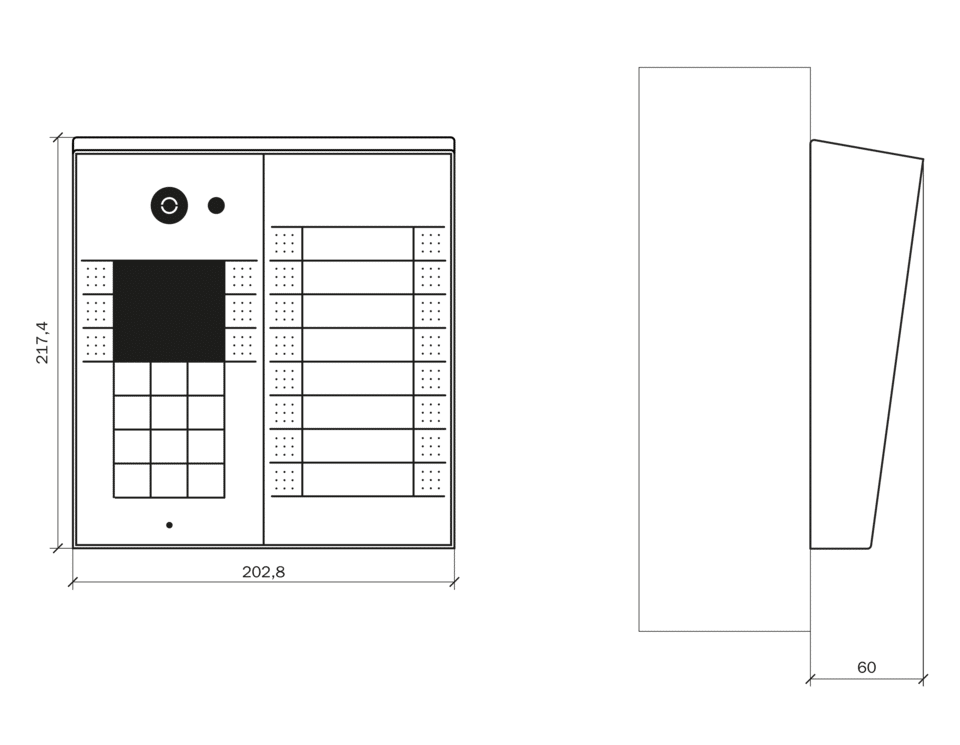

Wetterschutzrahmen (2 Module)
203 x 218 x 60 mm
Art.-Nr. 9135332D
Zubehör und Erweiterungen
Zusatzschaltkontakt für 2N EntryCom a/b Steckernetzteil Webrelay
Zusatzschaltkontakt
Art.-Nr. 9137310D
Steckernetzteil 12V DC 1,5A stabilisiert
Art.-Nr. 91341481E
Externes IP Relais
Art.-Nr. 9137410E
2n entrycom ip security relay RFID Kartenleser PoE Injector
2N EntryCom IP Security Relais
Art.-Nr. 9159010D
RFID Kartenleser
Art.-Nr. 9137430E
PoE Injector
Art.-Nr. 91378100
Bilder
Planen und Ausschreiben

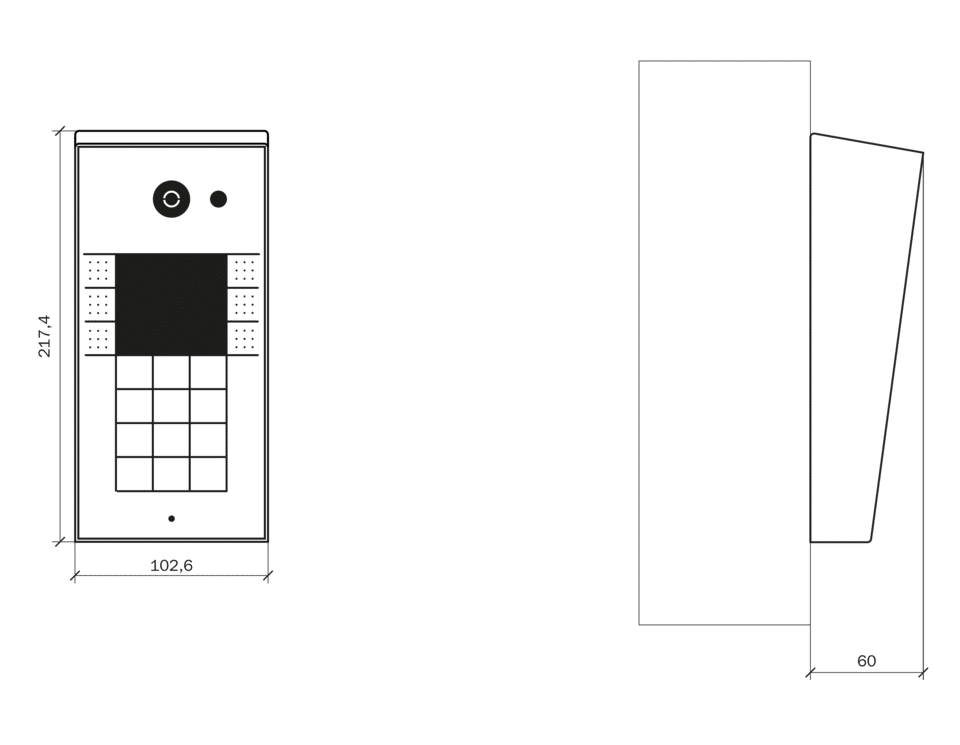

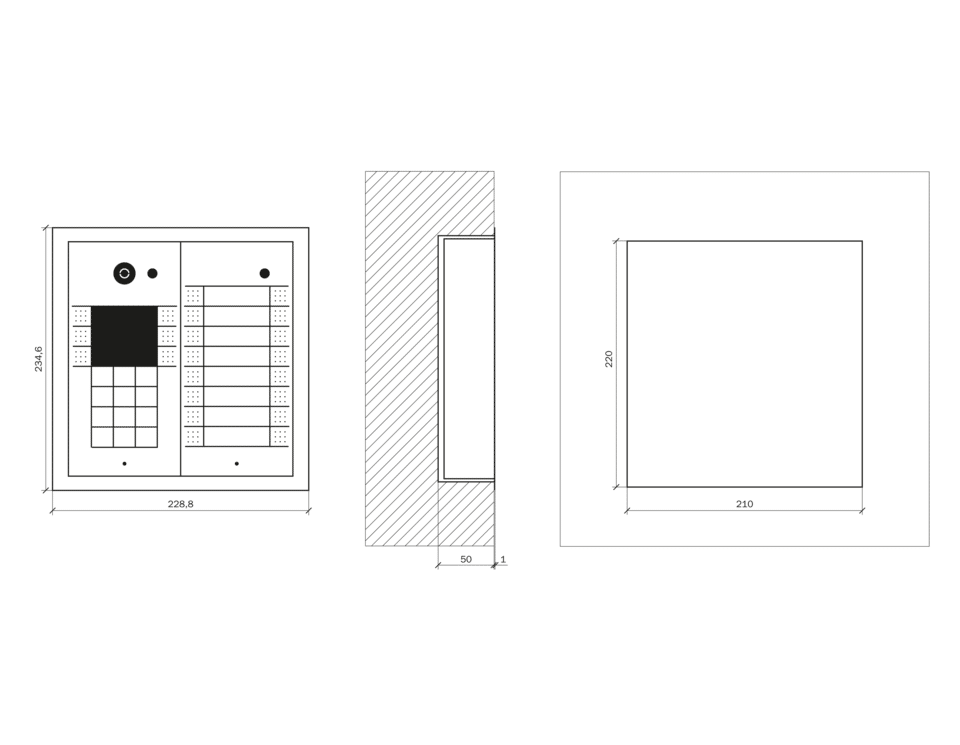

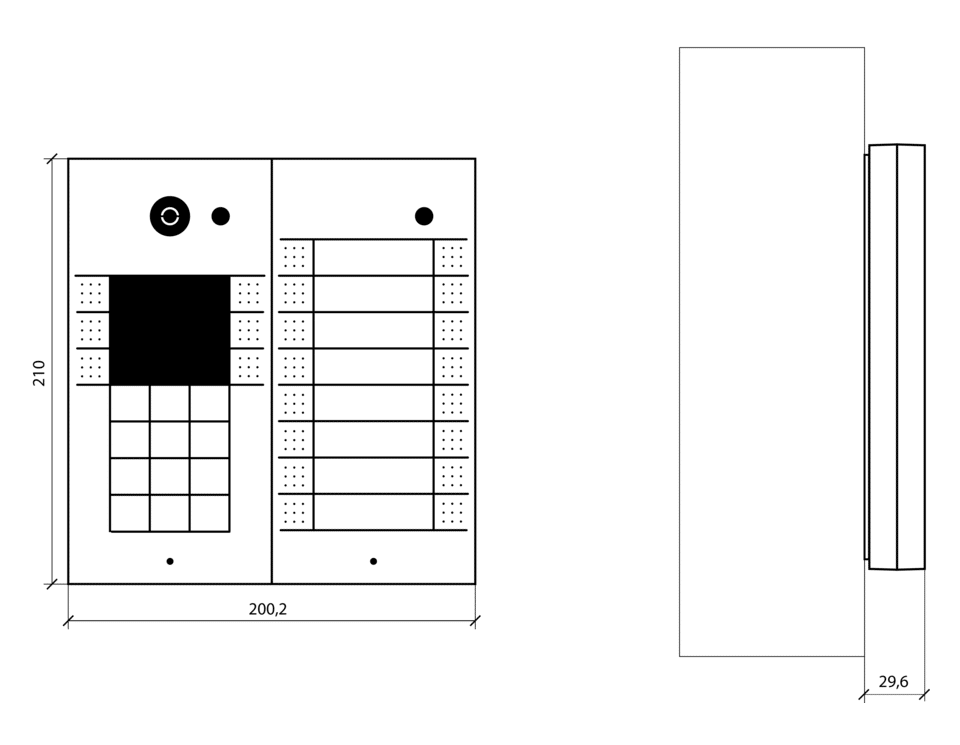

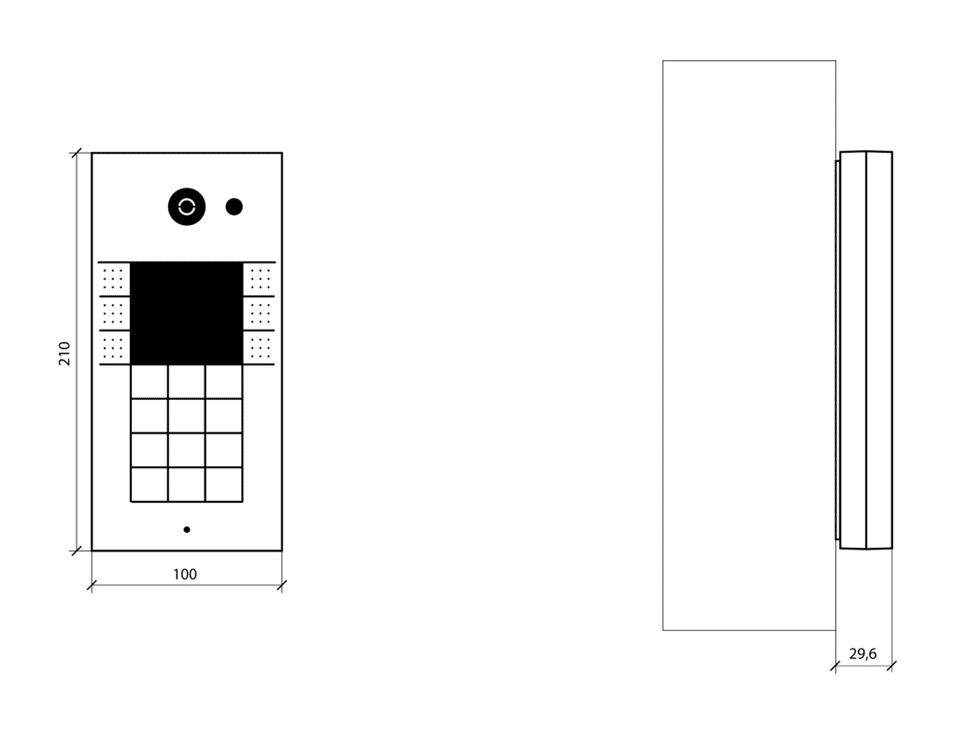

Maßzeichnungen

Ausschreibungstexte

[wpdm_tree category=“ausschreibungstext-ip-vario“ order=“dsc“]

Download

Technische Änderungen und Irrtümer vorbehalten.
